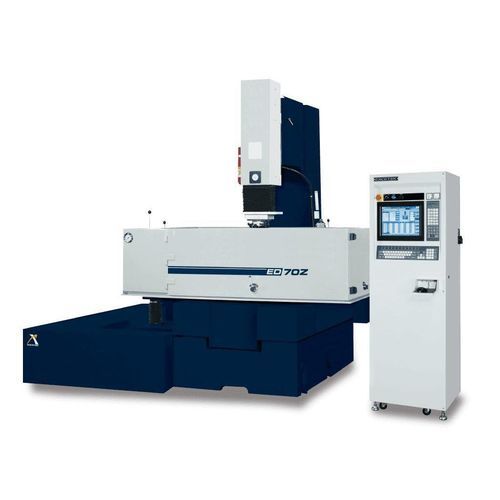

Senkerodiermaschine ED70Z

wire EDMCNC

Produktübersicht
ED70Z — ZNC-Serie Senkerodiermaschine, ausgelegt für präzise Kavitätenbearbeitung und Elektrodenfertigung. X/Y-Verfahrweg: 700 x 550 mm. Z-Verfahrweg: 250 mm. Tisch: 1100 x 600 mm. Max. Werkstück: 1680 x 950 x 500 mm.

Eigenschaften

• Überlegene Erosionsfunktion: MOSFET-Funkenkreis für geringeren Elektrodenverschleiß, hohe Erosionsgeschwindigkeit und feine Oberflächen.
• Einfache Wartung: Generator mit Front-/Rear-Modulbauweise, klare Schaltungsaufgaben und Sicherungsschutz für einfachere Wartung und PCB-Austausch.
• Stabiler Generator mit Leistung: Getrenntes Front- und Back-Doppel-Wärmefluss-System, das heiße Komponenten von kalten Schaltungen trennt und mit ausreichender Wärmeabfuhr die Stabilität verbessert und Wartung minimiert.
• After-Sales-Servicequalität: Kundendienst umfasst Bedienerschulung, Wartung und Applikationsunterstützung.

Zubehör
Standardzubehör

• Alkohollöscher
• Arbeitslampe
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2-Bohrfutter
• Werkzeugkasten
• Spannvorrichtung

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Funkenkreis aus Wolframkarbid

Technische Daten

• X/Y-Verfahrweg: 700 x 550 mm
• Z-Verfahrweg: 250 mm
• U-Verfahrweg: 300 mm
• Arbeitstisch: 1100 x 600 mm
• Max. Werkstückgröße: 1680 x 950 x 500 mm
• Max. Werkstückgewicht: 2000 kg
• Max. Elektrodengewicht: 250 kg
• Maschinengewicht: 3100 kg
• Maschinenabmessungen: 4945 x 2230 x 2532 mm
• Abstand Elektrodenkopf - Arbeitstisch: 330 ~ 880 mm
• Kapazität Ölfiltertank: 1120 L
• Gewicht Ölfiltertank: 400 kg
• Papierfilter: 4 pcs
