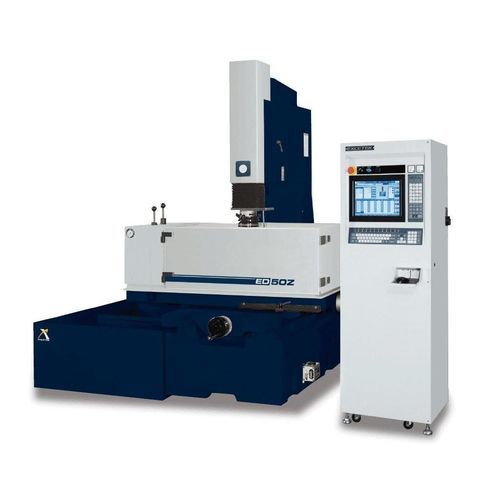

Senkerodiermaschine ED50Z

wire EDMCNC

Übersicht
Die ED50Z ist eine Senker-EDM-Maschine für industrielle Matrizenbearbeitung und präzise Erosion leitfähiger Werkstoffe. Sie bietet X/Y-Hübe von 500 x 400 mm, Z-Hub 200 mm und einen Arbeitstisch von 800 x 450 mm und ermöglicht die Bearbeitung von Werkstücken bis 1120 x 640 x 375 mm und 1350 kg.

Spezifikation

• U-Hub: 300 mm
• Max. Werkstückgewicht: 1350 kg
• Max. Elektrodengewicht: 220 kg
• Maschinengewicht: 1950 kg
• Maschinenmaße (L x B x H): 3980 x 1740 x 2300 mm
• Abstand Elektrodenkopf zur Tischplatte: 240 ~ 740 mm

Ölfilterbehälter

• Tankkapazität: 520 L
• Tankgewicht: 200 kg
• Papierfilter: 4 Stk.

Funktionen

• Überlegene Erosionsleistung - EXCETEK EDM verwendet eine MOSFET-Zündschaltung, die Elektrodenverschleiß reduziert und die Erosionsgeschwindigkeit erhöht, um feine Oberflächen zu erzielen.
• Einfache Wartung - Der Generator verfügt über ein Front-/Back-Moduldesign mit klaren Schaltkreisen und Sicherungsschutz, was Inspektionen und PCB-Wechsel erleichtert.
• Stabile Generatorleistung - Getrenntes Doppelwärmefluss-System für heiße Komponenten und kalte Schaltkreise sowie ausreichende Kühlkörper verbessern die Stabilität und minimieren den Wartungsaufwand.
• After-Sales-Support - Umfassender After-Sales-Service einschließlich Bedienerschulung, Wartung und Anwendungssupport zur Sicherstellung der Verfügbarkeit und Kundenzufriedenheit.

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2-Bohrfutter
• Werkzeugkasten
• Spannlehre

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Funkenschaltung aus Wolframkarbid

Technische Daten

• Modell: ED50Z
• X/Y Travel: 500 x 400 mm
• Z Travel: 200 mm
• U Travel: 300 mm
• Arbeitstisch: 800 x 450 mm
• Max. Werkstückgröße: 1120 x 640 x 375 mm
• Max. Werkstückgewicht: 1350 kg
• Max. Elektrodengewicht: 220 kg
• Maschinengewicht: 1950 kg
• Maschinenmaße (L x B x H): 3980 x 1740 x 2300 mm
• Abstand Elektrodenkopf zur Tischplatte: 240 ~ 740 mm
• Ölfilterbehälter Kapazität: 520 L
• Ölfilterbehälter Gewicht: 200 kg
• Papierfilter: 4 Stk.
