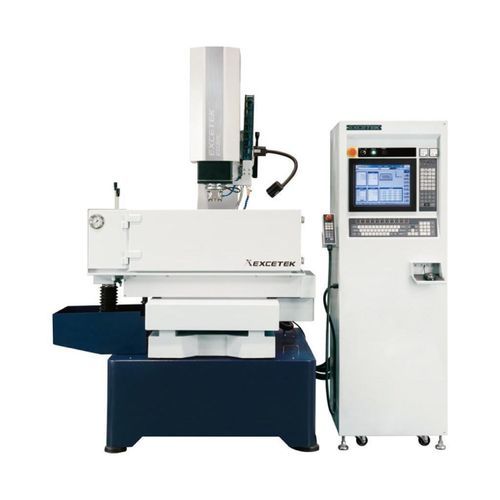

Senkerodiermaschine ED30C

wire EDMCNC

Produktübersicht
Kompakte Senkerodiermaschine für einfache Bedienung und industrielle Bearbeitungsanwendungen.

Wesentliche Abmessungen & Kapazitäten

• Verfahrweg X/Y: 300 x 250 mm
• Verfahrweg Z: 300 mm
• Arbeitstisch: 650 x 350 mm
• Max. Werkstückgröße: 770 x 500 x 300 mm
• Max. Werkstückgewicht: 550 kg
• Max. Elektrodengewicht: 50 kg
• Maschinengewicht: 1450 kg
• Außenmaße (Maschinenkörper+Verfahrweg+Tank+Generator): 2340 x 1690 x 2250 mm
• Abstand Elektrodenkopf - Arbeitstisch: 280 ~ 580 mm

Ölfiltertank

• Tankvolumen: 350 L
• Papierfilter: 2 Stk.
• Tankgewicht: nicht angegeben
• Außenmaße: integriert (nicht angegeben)

Generatorfunktionen

• Überlegene Erosionsfunktion: MOSFET-Zündkreis reduziert Elektrodenverschleiß, erhöht Erosionsgeschwindigkeit und verbessert die Oberflächenrauheit.
• Einfache Wartung: Vorder- und Rückmontagemodul-Design mit klarer Schaltungsfunktion und Sicherungsschutz für einfachere Wartung und Austausch der Leiterplatte.
• Stabile Leistung: Separates Doppelwärmefluss-System für heiße Komponenten und kalte Schaltkreise mit geeigneten Kühlkörpern zur Verbesserung der Generatorstabilität und nahezu wartungsfreiem Betrieb.
• Kundendienst: Betrieb, Schulung, Wartung und Applikationsunterstützung werden bereitgestellt, um Servicequalität und Kundenzufriedenheit sicherzustellen.

OB-Mode / Bilddarstellung (illustriert)
Auf der Originalproduktseite sind mehrere Produkt-/Prozessbilder verfügbar, die OB-Mode und Bearbeitungsbeispiele zeigen (Bilder hier nicht enthalten).

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2 Bohrfutter
• Werkzeugkasten
• Spannvorrichtung

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Funkenkreis aus Wolframcarbid

Merkmale / technische Daten

• Model: ED30C
• Series: CNC Series
• Verfahrweg X/Y: 300 x 250 mm
• Verfahrweg Z: 300 mm
• Arbeitstisch: 650 x 350 mm
• Max. Werkstückgröße: 770 x 500 x 300 mm
• Max. Werkstückgewicht: 550 kg
• Max. Elektrodengewicht: 50 kg
• Maschinengewicht: 1450 kg
• Außenmaße (Maschinenkörper+Verfahrweg+Tank+Generator): 2340 x 1690 x 2250 mm
• Abstand Elektrodenkopf - Arbeitstisch: 280 ~ 580 mm
• Ölfiltertank Kapazität: 350 L
• Papierfilter: 2 Stk.
• Standardzubehör: Alkohol-Feuerlöscher; Arbeitslampe; Nivellierpad; Spüleinheit; Papierfilter; 1/2 Bohrfutter; Werkzeugkasten; Spannvorrichtung
• Optionen: Ölkühlsystem; Dauerhaft magnetischer Sockel; Funkenkreis aus Wolframcarbid
