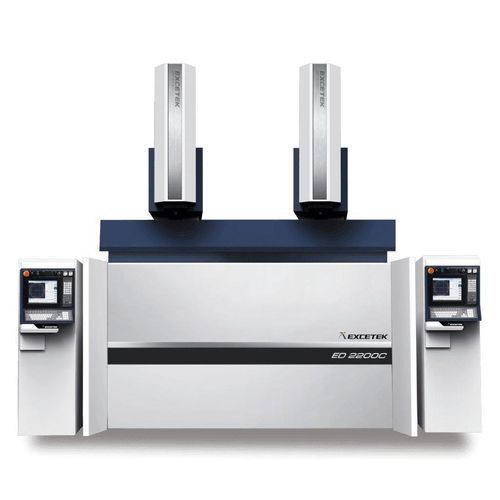

Senkerodiermaschine ED2200C-2H

wire EDMCNC

Kurzbeschreibung
X/Y-Verfahrweg: 1550(775) x 1000 mm
Max. Werkstückgewicht: 10000
Maschinengewicht: 15000 kgs
Außenmaße: 5350 x 4610 x 3960 mm
Abstand Elektrodenkappe zur Arbeitstisch: 760 ~ 1360

Merkmale

• Überlegene Erosionsleistung — EXCETEK EDM verwendet eine MOSFET-Funkenstromschaltung zur Reduzierung des Elektrodenverschleißes und zur Erhöhung der Erosionsgeschwindigkeit, sodass feine Erosionen mit glatter Oberflächenbeschaffenheit möglich sind.
• Einfache Wartung — Der Generator ist in Front- und Rückmodule unterteilt, mit klarer Schaltungsaufteilung und Sicherungsschutz, was Wartungsprüfungen und PCB-Austausch vereinfacht.
• Stabile Generatorleistung — Getrennte heiße und kalte Schaltkreise mit einem doppelten Wärmefluss-System und ausreichenden Kühlkörpern verbessern die Stabilität und minimieren den Wartungsaufwand.
• After-Sales-Support — EXCETEK bietet Bedienerschulung, Wartung und Applikationsunterstützung zur Sicherstellung von Servicequalität und Kundenzufriedenheit.

Generator-Merkmale (Zusammenfassung)
MOSFET-Funkenstromschaltung zur Reduzierung des Elektrodenverschleißes und für schnelle Erosion; Front-/Back-Modulbauweise mit Sicherungsschutz für einfache Wartung; getrenntes Doppel-Wärmefluss-System für stabile Generatorleistung; After-Sales-Service inklusive Betrieb, Schulung und Wartung.

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2-Bohrfutter
• Werkzeugkasten
• Spannvorrichtung jiq

Optionen

• Ölkühlsystem
• Permanentmagnet-Podest
• Funkenschaltkreis aus Wolframkarbid

Technische Daten

• Modell: ED2200C-2H
• X/Y-Verfahrweg: 1550(775) x 1000 mm
• Max. Werkstückgewicht: 10000
• Maschinengewicht: 15000 kgs
• Außenmaße: 5350 x 4610 x 3960 mm
• Abstand Elektrodenkappe zur Arbeitstisch: 760 ~ 1360
• Kapazität Ölfiltertank: 5000 L
• Gewicht Ölfiltertank: 1050 kg
• Außenmaße Ölfiltertank: 3700 x 1850 x 780 mm
