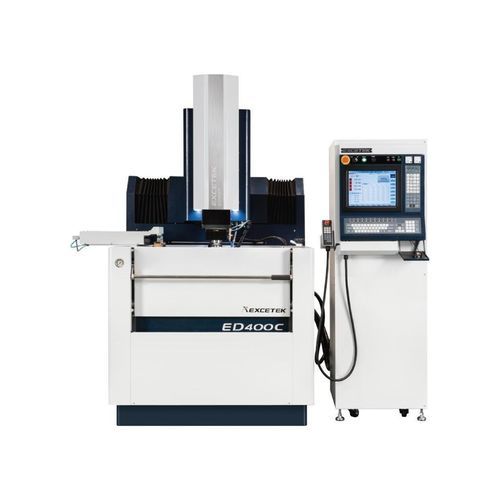

Senkerodiermaschine ED400C

wire EDMCNC

Kurzbeschreibung
CNC Senkerodiermaschine ED400C mit Verfahrwegen X/Y 400 x 300 mm, Z 350 mm und Tisch 700 x 400 mm. Geeignet für die Serienfertigung mittelgroßer Werkzeuge und allgemeine Senkerodier-Anwendungen.

Übersicht
Die ED400C ist eine produktionsorientierte CNC-Senkerodiermaschine, ausgelegt für mittlere Formen und präzise Senkerodieraufgaben. Sie bietet ein ausgewogenes Arbeitsvolumen bei kompakter Aufstellfläche.

Merkmale

• Überlegene Erosionsfunktion: MOSFET-Zündkreis reduziert Elektrodenverschleiß und erhöht die Erosionsgeschwindigkeit für feine Oberflächen.
• Einfache Wartung: Generator in Front-/Back-Modulbauweise mit klarer Schaltungsstruktur und Sicherungsschutz für einfachere Instandhaltung und Platinenwechsel.
• Stabiles thermisches Design: Getrennte Wärmeflusswege für heiße Bauteile und kalte Schaltkreise sowie verbesserte Kühlung für stabilen Betrieb.
• After-Sales-Service: Beinhaltet Bedienanleitung, Schulung, Wartungsanweisungen und Anwendungssupport.

Kurzspezifikation (laut Produktkopf)
X/Y Travel: 400 x 300 mm
Z Travel: 350 mm
Work Table: 650 x 350 mm
Max. Work piece: 1000 x 550 x 340 mm

Detaillierte Spezifikationen

• X/Y Verfahrwege: 400 x 300 mm
• Z Verfahrweg: 350 mm
• Arbeitstisch: 700 x 400 mm
• Max. Werkstückgröße: 850 x 580 mm
• Max. Werkstück (altern./kurz): 1000 x 550 x 340 mm
• Max. Werkstückgewicht: 1000 kg
• Max. Elektrodengewicht: 50 kg
• Maschinengewicht: 2800 kg
• Außenmaße (Gehäuse + Verfahrweg + Tank + Generator): 2344 x 2110 x 2410 mm
• Abstand Elektrodenkpfette bis Tisch: 300 ~ 650 mm

Ölfiltertank

• Tankkapazität: 450 L
• Tankgewicht: - kg
• Papierfilter: 3 pcs
• Außenmaße: eingebaut

Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitsleuchte
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2" Bohrfutter
• Werkzeugkasten
• Spannzwinge jiq

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Funkenschaltkreis aus Wolframkarbid

Technische Daten

• Modell: ED400C
• Serie: CNC Series
• X/Y Verfahrwege: 400 x 300 mm
• Z Verfahrweg: 350 mm
• Arbeitstisch: 700 x 400 mm (Kurz: 650 x 350 mm)
• Max. Werkstückgröße: 850 x 580 mm (Kurz/Alt.: 1000 x 550 x 340 mm)
• Max. Werkstückgewicht: 1000 kg
• Max. Elektrodengewicht: 50 kg
• Maschinengewicht: 2800 kg
• Gesamtmaße (Gehäuse + Verfahrweg + Tank + Generator): 2344 x 2110 x 2410 mm
• Abstand Elektrodenkopf zu Tisch: 300 ~ 650 mm
• Ölfiltertankkapazität: 450 L
• Papierfilter: 3 pcs
