Senkerodiermaschine ED30Z

wire EDMCNC

Produktübersicht

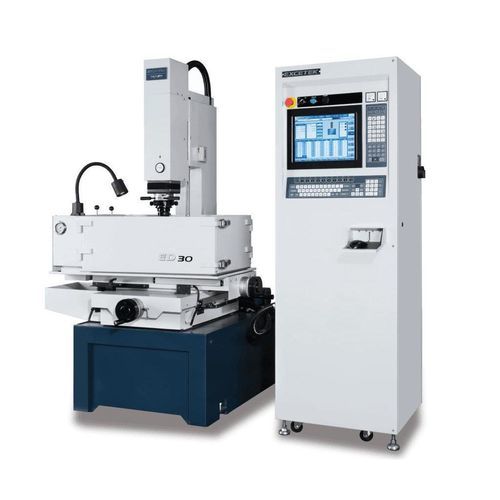

ED30Z Senkerodiermaschine (ZNC-Serie) mit X/Y-Verfahrweg 300 x 200 mm, Z-Verfahrweg 200 mm und Arbeitstisch 600 x 300 mm. Entwickelt für präzises Erodieren leitfähiger Werkstoffe und mittelgroße Werkstücke bis 800 x 480 x 290 mm und maximal 550 kg.

Merkmale

• MOSFET-Zündkreis (EXCETEK EDM) zur Verringerung des Elektrodenverschleißes und zur Erhöhung der Erosionsgeschwindigkeit, ermöglicht feine Erosionen mit verbessertem Oberflächenbild.
• Modulares Generator-Design für vereinfachte Wartung: Vorder- und Rückmontagemodule, klare Schaltungsanordnung und Sicherungsschutz für leichten Austausch von Leiterplatten.
• Stabile Wärmeführung: getrennter Wärmestrom für heiße Bauteile und kalte Schaltkreise sowie ausreichende Kühlkörper zur Verbesserung der Generatorstabilität und Reduzierung des Wartungsaufwands.
• Kundendienst: Service, Bedienerschulung und Wartungsunterstützung sind Teil des Angebots.

Ölfilterbehälter

• Behälterkapazität: 350 L
• Behältergewicht: nicht angegeben
• Papierfilter: 2 Stk.
• Außenmaße: eingebaut / nicht angegeben

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitsleuchte
• Nivellierpad
• Spüleinheit
• Papierfilter
• 1/2 Bohrfutter
• Werkzeugkasten
• Clamp jiq

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Funkkreis aus Wolframkarbid

Technische Daten

• Modell: ED30Z
• Serie: ZNC Series
• X/Y-Verfahrweg: 300 x 200 mm
• Z-Verfahrweg: 200 mm
• U-Verfahrweg: 200 mm
• Arbeitstisch: 600 x 300 mm
• Max. Werkstückgröße: 800 x 480 x 290 mm
• Max. Werkstückgewicht: 550 kg
• Max. Elektrodengewicht: 120 kg
• Maschinengewicht: 1150 kg
• Maschinenmaße (B x T x H): 2525 x 1710 x 2092 mm
• Abstand Elektrodenkopf - Arbeitstisch: 160 ~ 510 mm
• Kapazität Ölfilterbehälter: 350 L
• Papierfilter: 2 Stk.
