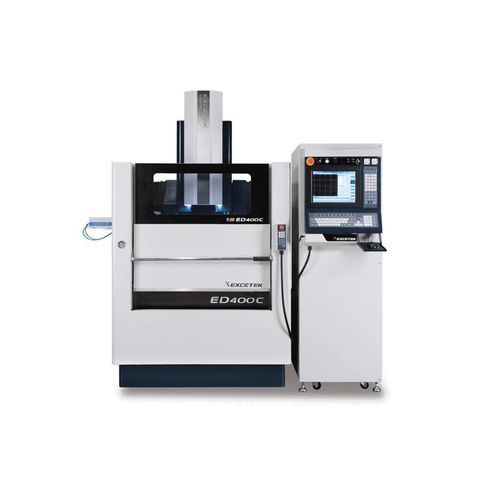

Senkerodiermaschine ED400C CE

wire EDMCNC

Übersicht
Die ED400C CE ist eine Senkerodiermaschine für Mittelgroße Werkzeuge und Formen. Sie bietet ein ausgewogenes Arbeitsfeld und technische Daten, die für hochpräzise Bearbeitung komplexer Kavitäten ausgelegt sind.

Wichtige Abmessungen (Kurzbeschreibung)
X/Y Verfahrweg : 400 x 300 mm
Z Verfahrweg : 350 mm
Arbeitstisch : 650 x 350 mm
Max. Werkstück : 1000 x 550 x 340 mm

Spezifikation (detailliert)

• X/Y Verfahrweg: 400 x 300 mm
• Z Verfahrweg: 350 mm
• Arbeitstisch: 650 x 400 mm (Hinweis: Kurzbeschreibung nennt 650 x 350 mm)
• Max. Werkstückgröße: 1000 x 550 x 340 mm
• Max. Werkstückgewicht: 1000 kg
• Max. Elektrodengewicht: 100 kg
• Maschinengewicht: 2500 kg
• Außenmaße (Maschinenkörper+Verfahrweg+Tank+Generator): 1950 x 2160 x 2300 mm
• Abstand Elektrodenkopf - Werkstück (Tischabstand): 55 ~ 415 mm

Ölfiltertank

• Tankinhalt: 450 L
• Tankgewicht: - kg
• Papierfilter: 2 Stk.
• Außenmaße: Integriert

Generator-Funktionen

• Überlegene Erosionsleistung: MOSFET-basiertes Zündkreisdesign reduziert Elektrodenverschleiß und erhöht die Erosionsgeschwindigkeit bei gleichzeitiger feiner Oberflächenrauheit.
• Einfache Wartung: Front-/Back-Modul-Design mit klarer Schaltungssegmentierung und Sicherungsschutz für vereinfachte Wartung und Platinenwechsel.
• Stabiler Betrieb: Getrennter Doppelwärmefluss für heiße Komponenten und kalte Schaltkreise mit ausreichend dimensionierten Kühlkörpern zur Verbesserung der Stabilität und Verringerung der Wartung.
• After-Sales-Support: Hersteller liefert Bedienungs-, Wartungs- und Anwendungsunterstützung.

OB-Mode
Mehrere OB-Mode-Bilder zur Darstellung von Abläufen und Modi sind in der Produktgalerie auf der Seite verfügbar.

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpad
• Spülungseinheit
• Papierfilter
• 1/2 Bohrfutter
• Werkzeugkasten
• Spannvorrichtung

Optionen

• Ölkühlsystem
• Dauerhaft magnetischer Sockel
• Zündkreis aus Wolframkarbid

Technische Daten

• Modell: ED400C CE
• X/Y Verfahrweg: 400 x 300 mm
• Z Verfahrweg: 350 mm
• Arbeitstisch (Kurzbeschreibung): 650 x 350 mm
• Arbeitstisch (Spez.block): 650 x 400 mm
• Max. Werkstückgröße: 1000 x 550 x 340 mm
• Max. Werkstückgewicht: 1000 kg
• Max. Elektrodengewicht: 100 kg
• Maschinengewicht: 2500 kg
• Außenmaße (Maschinenkörper+Verfahrweg+Tank+Generator): 1950 x 2160 x 2300 mm
• Abstand Elektrodenkopf - Werkstück (Tischabstand): 55 ~ 415 mm
• Tankinhalt: 450 L
• Tankgewicht: - kg
• Papierfilter: 2 Stk.
