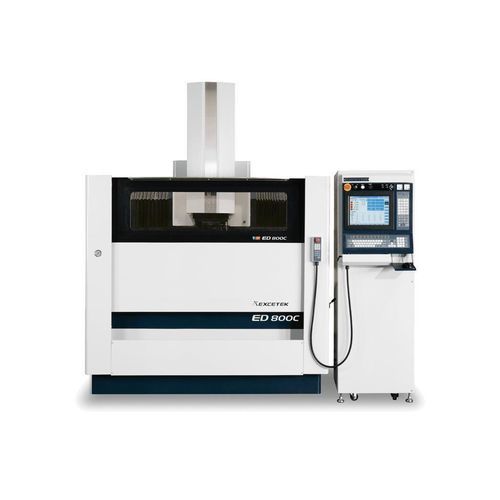

Senkerodiermaschine ED800C CE

wire EDMfür große WerkstückeCNC

Kurze Beschreibung
Erodiermaschine (EDM) ED800C CE mit X/Y-Verfahrwegen 800 × 600 mm, Z-Verfahrweg 500 mm, Tisch 1250 × 750 mm, max. Werkstück 1700 × 1000 mm, Maschinengewicht 5300 kg.

Übersicht

• Kompakte Senkerodiermaschine für mittelgroße bis große Formen- und Werkzeuganwendungen mit großer Tischfläche und hoher Werkstückkapazität.

Spezifikation (detailliert)
X/Y travel: 800 x 600 mm
Z travel: 500 mm
Work table: 1250 x 750 mm
Max. work piece size: 1700 x 1000 mm
Max. work piece weight: 5000 kg
Max. electrode weight: 300 kg
Machine weight: 5300 kg
Außenmaße (Maschinenkörper + Verfahrweg + Tank + Generator): 3150 x 3150 x 3100 mm
Abstand Elektrodenkopf zur Tischfläche: 460 ~ 960 mm

Ölfiltertank
Tankkapazität: 1430 L
Tankgewicht: 450 kg
Papierfilter: 6 Stk.

Merkmale

• Überlegene Erosionsfunktion — MOSFET-Zündkreis reduziert Elektrodenverschleiß und erhöht die Erosionsgeschwindigkeit für feinere Oberflächen.
• Einfache Wartung — Front-/Back-Modul-Design des Generators mit klaren Anzeigeelementen und Sicherungsschutz für leichteren Service und PCB-Austausch.
• Stabile Generatorleistung — Separates doppeltes Wärmefluss-System und geeignete Kühlkörper verbessern die Stabilität bei minimalem Wartungsaufwand.
• After-Sales-Service — Betrieb, Schulung und Wartungsunterstützung zur Sicherstellung der Servicequalität und Kundenzufriedenheit.

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpads
• Spüleinheit
• Papierfilter
• 1/2 Bohrfutter
• Werkzeugkiste
• Spannvorrichtung (clamp jig)

Optionen

• Ölkühlungssystem
• Dauerhaft magnetischer Sockel
• Zündkreis aus Wolframkarbid

Technische Daten

• Modell: ED800C CE
• Serie: CNC Series
• X/Y travel: 800 x 600 mm (detaillierte Spezifikation)
• Alternativer X/Y-Wert in Kurzbeschreibung: 800 x 500 mm
• Z travel: 500 mm
• Work table: 1250 x 750 mm
• Max. work piece size: 1700 x 1000 mm
• Max. work piece weight: 5000 kg
• Max. electrode weight: 300 kg
• Machine weight: 5300 kg
• Außenmaße (Körper + Verfahrweg + Tank + Generator): 3150 x 3150 x 3100 mm
• Abstand Elektrodenkopf zur Tischfläche: 460 ~ 960 mm
• Ölfiltertank Kapazität: 1430 L
• Ölfiltertank Gewicht: 450 kg
• Papierfilter: 6 Stk.
