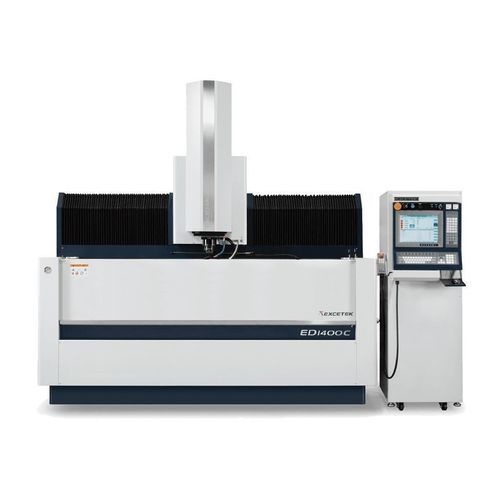

Die ED1400C ist eine Senkerodiermaschine zur Bearbeitung großer Werkstücke mit kontrolliertem Elektrodenverschleiß und präziser Oberflächenbearbeitung. Sie verfügt über einen großen Arbeitstisch und einen Generator, der auf stabile Erosionsleistung und vereinfachte Wartung ausgelegt ist.

Hauptabmessungen

• Modell: ED1400C
• X/Y-Verfahrweg: 1400 x 700 mm
• Z-Verfahrweg: 500 mm
• Arbeitstisch: 1700 x 950 mm
• Max. Werkstückgröße: 2100 x 1200 x 500 mm
• Max. Werkstückgewicht: 6000 kg
• Max. Elektrodengewicht: 450 kg
• Maschinengewicht: 8000 kg
• Außenmaße (Maschinenkörper + Verfahreinheit + Tank + Generator): 3700 x 3930 x 3260 mm
• Abstand Elektrodenkappe - Arbeitstisch: 550 ~ 1050 mm

Ölfiltertank

• Tankvolumen: 2200 L
• Tankgewicht: 600 kg
• Papierfilter: 8 Stk.
• Außenmaße: 2600 x 1600 x 580 mm

Generatorfunktionen

• Erosionssteuerung: MOSFET-basiertes Funkenkreis-Design reduziert Elektrodenverschleiß, erhöht die Erosionsgeschwindigkeit und ermöglicht feine Oberflächen mit kontrollierter Rauheit.
• Wartung: Modulares Front-/Back-Assembly-Design mit klarer Schaltungsaufteilung und Sicherungsschutz für einfachere Wartung und Austausch der Leiterplatten.
• Wärmemanagement: Getrennte doppelte Wärmeströme für heiße Komponenten und kalte Schaltkreise mit dedizierten Kühlkörpern zur Verbesserung der Stabilität und Minimierung von Ausfallzeiten.
• Kundendienst: Bedienerschulung, Wartungsunterstützung und Applikationssupport werden angeboten.

OB-Mode
Der OB-Mode stellt anschauliche Betriebsbilder zur Verfügung, die Modi und Abläufe zur Unterstützung bei Inbetriebnahme und Prozessprüfung zeigen.

Zubehör
Standardzubehör

• Alkohol-Feuerlöscher
• Arbeitslampe
• Nivellierpads
• Spüleinheit
• Papierfilter
• 1/2-Bohrfutter
• Werkzeugkasten
• Spannbacke jiq

Optionen

• Ölkühlungssystem
• Permanenter magnetischer Sockel
• Funkenkreis aus Wolframkarbid

Technische Daten

• Modell: ED1400C
• X/Y-Verfahrweg: 1400 x 700 mm
• Z-Verfahrweg: 500 mm
• Arbeitstisch: 1700 x 950 mm
• Max. Werkstückgröße: 2100 x 1200 x 500 mm
• Max. Werkstückgewicht: 6000 kg
• Max. Elektrodengewicht: 450 kg
• Maschinengewicht: 8000 kg
• Außenmaße (Maschinenkörper + Verfahreinheit + Tank + Generator): 3700 x 3930 x 3260 mm
• Abstand Elektrodenkappe - Arbeitstisch: 550 ~ 1050 mm
• Tankvolumen Ölfilter: 2200 L
• Tankgewicht Ölfilter: 600 kg
• Papierfilter: 8 Stk.
• Außenmaße des Ölfiltertanks: 2600 x 1600 x 580 mm
