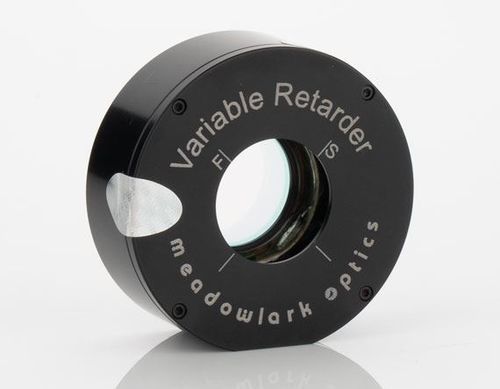

Flüssigkristalle-Verzögerungsplatte #4567

Überblick
Die variablen Flüssigkristall-Retarder von Meadowlark Optics ermöglichen eine präzise elektrische Steuerung der Polarisation durch Änderung der effektiven Doppelbrechung mit angelegter Spannung. Mit steigender Spannung verringert sich die Retardation. Diese Einheiten sind für die aktive Polarisationssteuerung in der Messtechnik und medizinischen Instrumentierung vorgesehen, z. B. Spannungsanalysen, pharmazeutische Inhaltsstoffanalysen und biologische Mikroskopie.

Hauptmerkmale

• Präzise elektrische Steuerung der Polarisation
• Mehrere Wellenlängenoptionen von UV bis NIR
• Kompatibel mit Meadowlark Optics Flüssigkristall-Controllern (analog und digital)

Konstruktion und optische Beschreibung
Die Retarder bestehen aus einer birifrangen­ten nematischen Flüssigkristallschicht zwischen optisch plan geschliffenen Fenstern aus geschmolzener Siliziumdioxid (fused silica). Die Fenster sind mit transparentem leitfähigem Indium-Zinn-Oxid (ITO) beschichtet, um die Transmission im angegebenen Wellenlängenbereich zu maximieren. Jede Einheit wird mit gemessenen Retardations-gegen-Spannungs-Daten für den spezifizierten Wellenlängenbereich geliefert.

Elektrische Ansteuerung und Betrieb
Diese variablen Retarder müssen mit einer AC-Form ohne DC-Komponente betrieben werden, um eine Ionenanreicherung und mögliche Beschädigung der Flüssigkristallschicht zu vermeiden. Eine 2-kHz-Rechteckwelle mit einstellbarer Amplitude wird als empfohlene Steuerwelle empfohlen. Meadowlark Optics Flüssigkristall-Controller erfüllen diese Ansteuerungsanforderungen.

Anwendungen
Typische Anwendungen: Polarisationssteuerung in der Messtechnik, medizinischen Instrumentierung, Spannungs-/Dehnungsanalyse, pharmazeutischer Analyse und biologischer Mikroskopie. Unkompensierte Einheiten zeigen bei hoher Spannung eine Restretardation von etwa 30 nm.

Lieferumfang / Mechanik
Jeder Retarder wird mit gemessenen Retardations-gegen-Spannungs-Daten und einem Koaxialkabel mit passendem Stecker zur Verbindung mit einem kompatiblen Controller geliefert.

Technische Daten

• Optisches Element: birifrangen­te nematische Flüssigkristallschicht
• Fenster: optisch plane Fused-Silica
• Fensterbeschichtung: Transparentes leitfähiges Indium Tin Oxide (ITO)
• Wellenlängenoptionen: mehrere Konfigurationen von UV bis NIR
• Restretardation (unkompen­siert): ~30 nm bei hoher Spannung
• Ansteuerungsanforderungen: AC-Form ohne DC-Komponente; empfohlen 2-kHz-Rechteckwelle mit einstellbarer Amplitude
• gelieferte Daten: Retardation vs. Spannung pro spezifiziertem Wellenlängenbereich
• mitgeliefertes Zubehör: Koaxialkabel mit passendem Stecker
• Empfohlene Controller-Kompatibilität: Meadowlark Optics Flüssigkristall-Controller (analog und digital)
