Polymer-Verzögerungsplatte #3646
Achromatisch

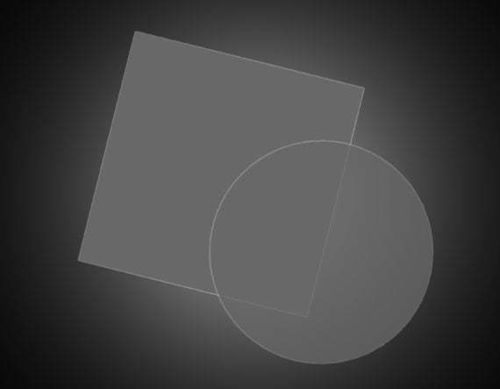

Polymer-Verzögerungsplatte - #3646 - Edmund Industrial Optics - Achromatisch
Polymer-Verzögerungsplatte - #3646 - Edmund Industrial Optics - Achromatisch
Polymer-Verzögerungsplatte - #3646 - Edmund Industrial Optics - Achromatisch - Bild - 2
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen

Eigenschaften

Merkmal
Polymer, Achromatisch

Beschreibung

Übersicht
  • Polymer-Retarderfolie zur Änderung des Polarisationszustands von durchgelassenem Licht. Erhältlich als Viertelwellen (λ/4, WP140HE), Halbwell (λ/2, WP280) und Einwellen (1λ) Varianten.
  • WP140HE (λ/4) und WP280 (λ/2) sind einlagige, modifizierte Polycarbonat-achromatische Retarder; WP560 (1λ) wird durch Laminieren zweier λ/2-Folien gefertigt, um ~560 nm Retardation zu erzielen.
  • Optische Leistung bis 90°C erhalten; mechanische Stabilität bis 80°C.


Anwendungen
  • Zirkulare Polarisatoren und Displaymodule (LCD).
  • Faseroptische Komponenten, Polarisationskontrolle in kohärenten optischen Systemen, industrielle Bildverarbeitung und Laserinstrumente.
  • Industrielle und laborbezogene Polarisationsbaugruppen mit definierten Retardationswerten.


Handhabung und Kennzeichnung
  • Haupterscheinungsbild: dünne Polymerfolie mit abziehbarer Schutzfolie.
  • Die Schutzfolie verfügt über einen schwarzen Streifen zur Markierung der schnellen Achse für die Ausrichtung während der Montage.
  • Empfohlene Betriebstemperaturen beachten und Exposition oberhalb der angegebenen thermischen Grenzen vermeiden.


Technische Daten
  • Material: modifiziertes Polycarbonat (einlagig für λ/4 und λ/2; laminierte Konstruktion für 1λ).
  • Teilenummern: WP140HE (λ/4), WP280 (λ/2), WP560 (1λ).
  • Transmission: WP140HE erreicht >90% Transmission im Bereich 450–700 nm.
  • Konstruktion: WP560 durch Laminieren zweier WP280 (λ/2) Folien zur Erreichung von ~560 nm Retardation.
  • Thermische Grenzen: optisch stabil bis 90°C; mechanisch stabil bis 80°C.
  • Formfaktoren: runde, quadratische oder rechteckige Blätter in einem breiten Größenspektrum herstellbar.
