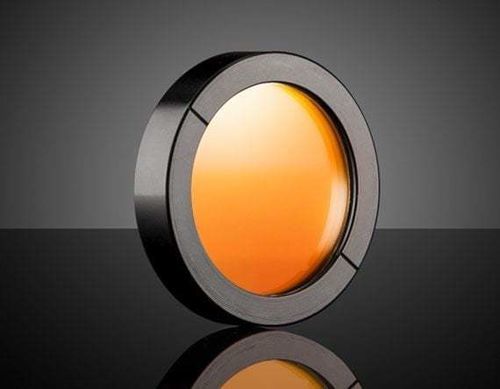

Quarz-Verzögerungsplatte #1911

Polymernullte Ordnung

Produktübersicht
Quarz-Wellenplatten (Retarder) steuern die Polarisation in optischen und photonischen Systemen. Erhältlich als Nullordnung und Mehrfachordnung, verfügen diese montierten Elemente über eine Kennzeichnung der schnellen Achse am Montagerand zur Vereinfachung von Ausrichtung und Integration in Labor- und Produktionsumgebungen.

Hauptmerkmale

• Quarz-Wellenplatten in Null- und Mehrfachordnung
• Retardierung: Viertelwelle (λ/4) und Halbwellenausführung (λ/2)
• Montage in schwarz eloxiertem Aluminiumrahmen für sichere Handhabung
• Schnelle-Achse-Markierung am Montagerand; Nullordner aus Polymer ebenfalls verfügbar

Leistung und Anwendungshinweise
Mehrfachordner eignen sich, wenn die Betriebswellenlänge um ≤ ±1% von der Konstruktionswellenlänge abweicht. Für größere Wellenlängenabweichungen, breitere Bandbreite und geringere Temperaturempfindlichkeit sind Nullordner zu empfehlen. Die Kennzeichnung der schnellen Achse und die Standardmontage ermöglichen reproduzierbare Ausrichtungen in Polarisationstechnik, Interferometrie, Lasersystemen und weiteren photonischen Anwendungen.

Technische Daten

• Substrat: Quarz
• Retardierung: λ/4 und λ/2 Optionen
• Ordnung: Mehrfachordnung und Nullordnung
• Montage: schwarz eloxiertes Aluminium (montiert)
• Montagekennzeichnung: schnelle Achse am Montagerand markiert
• Anwendungshinweis: Mehrfachordnung für ≤ ±1% Wellenlängenabweichung; Nullordnung für größere Abweichungen zur Verbesserung von Bandbreite und thermischer Stabilität
