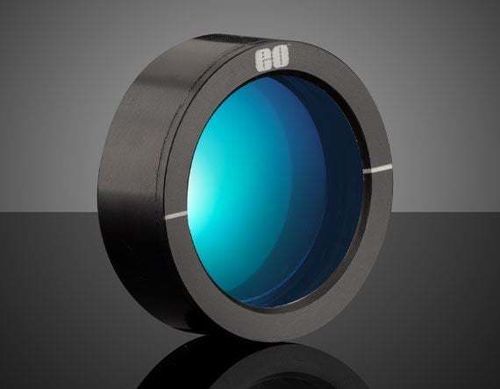

Polymer-Verzögerungsplatte #4513

nullte Ordnung

Produktübersicht
Weitwinkel-Phasenplatten (Retarder) sind so ausgelegt, dass sie einen großen Bereich von Einfallswinkeln mit minimaler Phasenverzögerungsverschiebung bis zu 30° Einfallswinkel (AOI) akzeptieren. Sie sind für sichtbare und NIR-Designwellenlängen (532 nm, 633 nm, 1064 nm, 1550 nm) und in den Verzögerungswerten λ/2 oder λ/4 erhältlich. Die Konstruktion verwendet laminiertes birefringentes Polymer nahezu Nullter Ordnung auf einem N-BK7-Substrat mit Broadband-Anti-Reflection-(BBAR)-Beschichtung.

Hauptmerkmale

• Verzögerungstoleranzen bis zu ≤λ/250 bis 30° AOI
• Konstruktion aus laminiertem birefringentem Polymer nahezu Nullter Ordnung
• Geeignet für Anwendungen mit großen Akzeptanzwinkeln

Beschreibung
Diese Phasenplatten bieten eine Genauigkeit der Phasenverzögerung von ≤λ/250 für Viertelwellen und ≤λ/100 für Halbwellengeräte in der Zentralwellenlänge und minimieren die Empfindlichkeit gegenüber dem Einfallswinkel. Die Bauteile sind mit birefringentem Polymer auf N-BK7-Substrat laminiert und mit BBAR-Beschichtungen versehen, um Reflexionen im Designbereich zu reduzieren.

Hinweis
Die Schnellachse ist zur Ausrichtung mit einer Linie markiert.

Technische Daten

• Designwellenlängen: 532 nm, 633 nm, 1064 nm, 1550 nm
• Verzögerungswerte: λ/2 (Halbwelle) und λ/4 (Viertelwelle)
• Verzögerungsgenauigkeit (Mitte): ≤λ/250 für Viertelwelle; ≤λ/100 für Halbwelle
• Winkelakzeptanz: minimaler Verzögerungswechsel bis zu 30° AOI
• Konstruktion: laminiertes birefringentes Polymer nahezu Nullter Ordnung auf N-BK7-Substrat
• Oberflächenbeschichtung: Broadband Anti-Reflection (BBAR)-Beschichtung
• Markierung der Schnellachse: Schnellachse durch Linie gekennzeichnet
