Multifunktions-Regler / nicht angegeben #4568

Übersicht
Die Flüssigkristall-Controller von Meadowlark Optics bieten Tischsteuerung und Modulation für variable Flüssigkristall-Retarder und kompatible LC-Optiken. Erhältlich in analogen (standalone) und digitalen (Interface) Varianten, eignen sich diese Controller für Laboranwendungen und Systemlösungen, die reproduzierbare Retardationszustände und Mehrkanal-Synchronisation erfordern.

Hauptmerkmale

• Tischsteuerung von variablen Flüssigkristall-Retardern und kompatiblen LC-Optiken
• Analoger Standalone-Controller und digitale Interface-Optionen
• USB-Konnektivität für digitale Einheiten; Analogeinheit unterstützt optionalen Batterieeinsatz

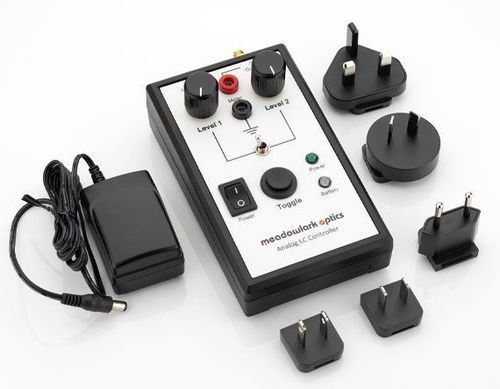

Analoger Flüssigkristall-Controller
Der analoge Controller ist für den sofortigen, autonomen Schreibtischbetrieb ausgelegt. Er bietet unabhängige Spannungsanpassungen zur Auswahl von zwei reproduzierbaren Retardationszuständen und einen manuellen Umschalter zur Modulation zwischen diesen Zuständen. Zwischen den Reglern angebrachte Bananenbuchsen ermöglichen eine kontinuierliche Spannungsüberwachung, ohne die LC-Anschlüsse zu unterbrechen. Jeder gelieferte Retarder enthält eine gemessene Retardation‑vs.‑Spannung‑Kurve zur genauen Retardations‑Spannungs‑Korrelation. Ein externes Netzteil mit internationalen Adaptern ist im Lieferumfang enthalten; für den Feldeinsatz ist optional Batteriebetrieb möglich.

Digitales Flüssigkristall-Interface
Das digitale Interface unterstützt zwei unabhängige Kanäle mit Spannungs‑ und Temperaturmessung sowie -regelung. Jeder Kanal verfügt über eigene SMB I/O‑Anschlüsse und mehrere externe Steuerungsoptionen. Der autonome "set-and-go"‑Modus ermöglicht den Betrieb ohne Host‑PC. Das Interface bietet einen 2 kHz Rechteckausgang mit Amplitudenmodulation (Sinus, Rechteck, Dreieck, Sägezahn und transienter nematischer Effekt). Die mitgelieferte Software CellDRIVE 5000 ermöglicht die Steuerung mehrerer Zellen und stellt für jeden Kanal einen separaten Sync‑Ausgang bereit.

Inhalt des Digital‑Interface‑Pakets (Kurzfassung)

• Controller‑Einheit
• Frontplatten‑SMB I/O‑Anschlüsse
• Benutzerhandbuch
• USB‑Kabel
• Netzteil und Netzkabel
• Temperaturerfassungs‑ und Regelungsfunktion
• CellDRIVE 5000 Software
• National Instruments LabVIEW Virtual Instrument Treiber

Anwendungen

• Tischsteuerung und Modulation von Flüssigkristall‑Retardern
• Laborversuche, die reproduzierbare Retardationszustände erfordern
• Systeme, die synchrone oder modulierte LC‑Steuerung über mehrere Kanäle benötigen

Technische Daten

• Controllertypen: Analog (standalone Tischgerät) und Digitales Interface (CellDRIVE 5000 Steuerung)
• Analoger Controller: unabhängige Spannungsregelung für zwei wählbare Retardationszustände; manuelle Umschaltung zur Modulation; Bananenbuchsen zur Spannungsüberwachung
• Digitales Interface: zwei unabhängige Kanäle mit Spannungs‑ und Temperaturerfassung sowie Regelung; SMB I/O‑Anschlüsse je Kanal; set‑and‑go Autonombetrieb
• Digitale Ausgabe: 2 kHz Rechteckausgang; Amplitudenmodulation mit Sinus, Rechteck, Dreieck, Sägezahn und transientem nematischem Effekt
• Enthaltene Software: CellDRIVE 5000 für Multi‑Zellen‑Steuerung und Sync‑Ausgänge
• Enthaltene Treiber: NI LabVIEW Virtual Instrument Treiber
• Stromoptionen: externes Netzteil enthalten; analoger Controller unterstützt optionalen Batteriebetrieb; internationale Adapter enthalten
• Kalibrierung: Jeder LC‑Retarder wird mit einer gemessenen Retardation‑vs‑Spannung‑Kurve zur genauen Korrelation geliefert
