Achromatischer Verzögerungsplatte #4537

Polymer

Übersicht NIR-achromatische Polymer-Retarder in ultradünner Ausführung verfügen über eine optisch verschmolzene, klebstofffreie Mehrschicht-Polymerkonstruktion, die hohe Temperaturbeständigkeit, hohe Transmission und ein ultradünnes Format ermöglicht. Erhältlich in λ/2- und λ/4-Ausführungen, werden diese Retarder unbeschichtet oder mit AR-Beschichtung geliefert und weisen eine Retardanztoleranz von λ/100 im NIR-Bereich auf. Sie sind ausgelegt für NIR-Bildgebung, analytische Instrumente, OEM-Integration und Anwendungen mit begrenztem Bauraum.

Highlights

• Ultradünne Substrate ≤0.55 mm, geeignet für OEM-Integration
• Wellenlängenoptionen: 700–1100 nm (beschichtet) und 700–1550 nm (unbeschichtet)
• Breite Akzeptanzwinkel-Toleranz: ±10°

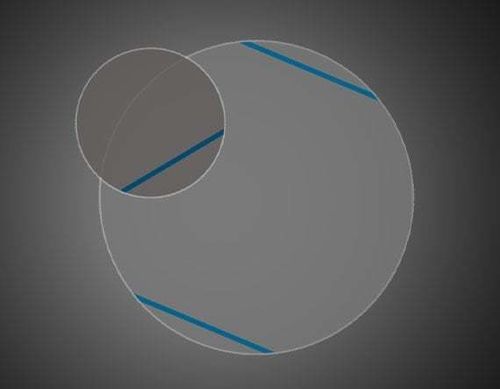

Zusätzliche Informationen Die langsame Achse ist auf der Schutzfolie blau markiert und zusätzlich durch einen Punkt am Bauteil gekennzeichnet, um die Ausrichtung bei der Montage zu erleichtern.

Technische Daten

• Konstruktion: Mehrschicht-Polymerstapel, optisch verschmolzen, klebstofffrei
• Retarder-Typen & Dicke: λ/2 = 0.35 mm; λ/4 = 0.55 mm
• Retardanztoleranz: λ/100 im NIR-Bereich
• Wellenlängenbereiche: unbeschichtet 700–1550 nm; beschichtet (AR) optimiert für 700–1100 nm
• Akzeptanzwinkel-Toleranz: ±10°
• Formfaktor: ultradünne Substrate (≤0.55 mm) für kompakte OEM-Designs
• Beschichtung: verfügbar unbeschichtet oder mit AR-Beschichtung (beschichtet optimiert für 700–1100 nm)
• Temperaturverhalten: erhöhte Temperaturbeständigkeit durch klebstofffreie, optisch verschmolzene Konstruktion
• Transmission: hohe Transmission in den angegebenen NIR-Bereichen
• Kennzeichnung: langsame Achse auf Schutzfolie markiert und mit Punkt am Bauteil gekennzeichnet
