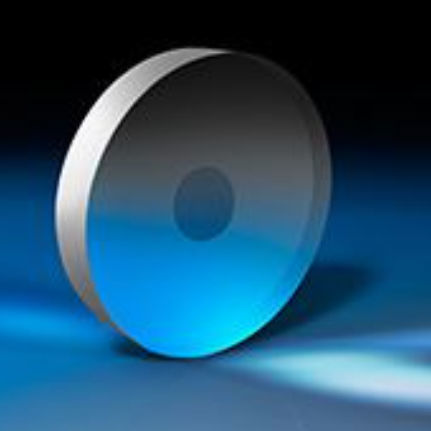

Radial-Verzögerungsplatte #3683

Quarzzur Umwandlung der linearen Polarisation

Übersicht
Radialpolarisation-Konverter (S-Waveplates) sind räumlich variable Verzögerer, die in Quarzglas (fused silica) eingeschrieben werden. Sie wandeln lineare Polarisation in radiale oder azimutale Polarisation und zirkulare Polarisation in optische Wirbel (donut-förmige Strahlen) um. Sie sind für die Polarisationsteuerung bei Laserbearbeitung und optischer Manipulation ausgelegt, wenn eine Verringerung der Fokussierstelle oder vortexartige Strahlprofile erforderlich sind.

Hauptmerkmale

• Wandelt lineare Polarisation in radiale oder azimutale Polarisation um
• Wandelt zirkulare Polarisation in einen optischen Wirbel (donut-förmiger Strahl)
• Hohe Schadensschwellen, geeignet für Nanosekunden- und Femtosekunden-Laserregime
• Höhere Ordnungsvarianten verfügbar zur Erzeugung erhöhter topologischer Ladung und komplexer Polarisationsmuster

Herstellung
Die Bauteile werden durch Inskription selbstorganisierter Nanogitter in Quarzglas mittels Femtosekundenlaser gefertigt. Dieser Prozess erzeugt räumlich variable Verzögerer (S-Waveplates) mit präziser lokaler Doppelbrechung, optimiert für den Betrieb bei hohem Schadensschwellenwert und stabile Leistung unter intensiver Bestrahlung.

Anwendungen

• Mikrobohren und mikromechanische Bearbeitung mit großem Seitenverhältnis an Metallen und Dielektrika
• STED-Mikroskopie und Zwei-Photonen-Excitations-Fluoreszenzmikroskopie mit Vortex-(Donut-)Strahlen
• Laser-Mikrobearbeitung transparenter Materialien; in Kombination mit Axicons können höherordrige Konverter vektorielle Bessel-Strahlen erzeugen
• Optische Pinzetten und Mehrteilchen-Fallen mittels maßgeschneiderter Polarisation und Vortex-Strahlprofilen

Technische Spezifikationen

• Typ: Radialpolarisation-Konverter (S-Waveplate)
• Funktion: Wandelt linear → radial/azimutal; zirkular → optischer Wirbel
• Substrat / Material: Quarzglas (Inskription von Nanogittern)
• Herstellungsmethode: Femtosekundenlaser-Inskription selbstorganisierter Nanogitter in Quarzglas
• Schadensschwelle: Hoch; geeignet für Nano- und Femtosekunden-Laserregime
• Höhere Ordnungsoptionen: Verfügbar zur Erzeugung höherordniger Polarisationsmuster und optischer Wirbel (erhöhte topologische Ladung)
• Kompatibilität: Kann mit Axicons kombiniert werden, um vektorielle Bessel-Strahlen zu erzeugen
• Typische Anwendungen: Mikrobearbeitung, STED- und Zwei-Photonen-Mikroskopie, optische Pinzetten, Mikrobohren
