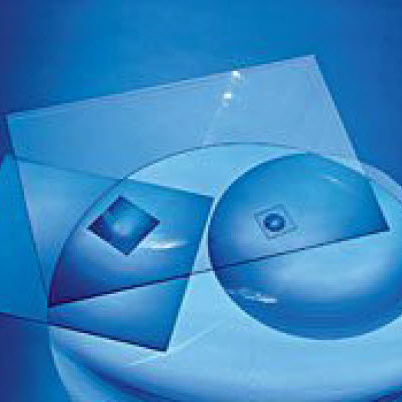

Fresnel-Linse

KunststoffVISasphärisch

Bei einer Fresnellinse wird die gekrümmte Oberfläche einer herkömmlichen Linse durch konzentrische Rillen, die aus der Oberfläche einer dünnen, leichten Plastikplatte geformt werden, ersetzt. Die Rillen sind individuelle, refraktive Oberflächen (wie kleine Prismen im Querschnitt), die parallele Strahlen wie herkömmliche Linsen in einem Brennpunkt sammeln. Weil die Linse so dünn ist geht sehr wenig Licht durch Absorption verloren. Fresnellinsen sind immer ein Kompromiss zwischen Effizienz und Bildqualität. Eine hohe Rillendichte erlaubt qualitativere Bilder, eine niedrige Rillendichte führt zu höherer Effizienz (nötig bei lichtsammelnden Anwendungen). In Systemen mit undendlichem Abstand sollte die gerillte Seite nach Unendlich zeigen. Fresnellinsen werden oft in lichtsammelnden Systemen wie Kondensoren oder Emitter/Detektor-Aufbauten verwendet. Sie können außerdem als Vergrößerer oder Projektorlinse verwendet werden; dies wird wegen der hohen Verzeichnung allerdings nicht empfohlen.
