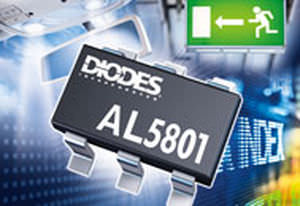

LED-Treiber / Licht 100 V, 350 mA | AL5801

Das AL5801 kombiniert einen N-Führung 100V MOSFET mit einem vor-voreingenommenen NPN Transistor, um einen einfachen kleinen Treiber des Abdruckes LED zu bilden. Der LED Strom wird durch einen externen Widerstand eingestellt, der an von REXT Stift (4) zu Boden Stift (6), der interne vor-voreingenommene Transistor angeschlossen wird, entwickelt ungefähr 0.56V über dem externen Widerstand. Die AL5801 öffnen-lassen Ausgang können von 1.1V zu 100V funktionieren ab, ihm ermöglichend, von 5V zu 100V Spg.Versorgungsteile ohne zusätzliche Bestandteile zu funktionieren. PWM das Verdunkeln des LED Stromes kann, indem man den SCHRÄGEN Stift (1) mit einem externen Open-Collector-NPN Transistor, erzielt werden fährt oder öffnen-läßt N-Führung MOSFET ab. Das AL5801 ist in einem Paket SOT26 vorhanden und ist für das Fahren der LED Ströme bis zu 350mA ideal. Eigenschaften und Nutzen Rückgesprächstift Bezugsspannung VRSET = 0.56V an +25ºC -40 zur +125ºC Temperaturspanne 1.1V zu 100V öffnen-lassen Ausgang ab Negativer Koeffizient der Temperatur VRSET verringert automatisch den LED Strom an den Hochtemperaturen SOT26: Vorhanden im grünen Formteil-Mittel (kein Br, Sb) Niedriger thermischer Widerstand SOT26 mit kupfernem Leitung Rahmen
