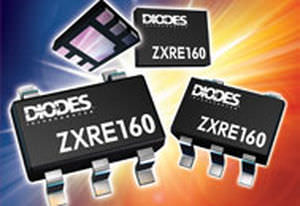

Regler 0.6 V, 15 mA | ZXRE160

Das ZXRE160 ist ein justierbarer Shuntregler mit 5 Anschlüssn, der ausgezeichnete Temperaturbeständigkeit- und Ausgabeklassefähigkeit anbietet. Diese Vorrichtung bietet eine Verbesserung dem Teil ZXRE060 für Gebrauch in den Anwendungen eines Komparatormodus an. Im Shuntreglermodus vereinfacht das ZXRE160 das Design der lokalisierten Niederspannung DC-DC Regler. Mit seinem niedrigen 0.6V FB Stift kann es die Regelung der Schienen als niedriges 0.6V steuern. Dieses bildet das Teil ideal für Zustand - von - der - kunstmikroprozessor, DSP und PLD Kernspannung POL Konverter. Der Vorrichtung Open-Collector-Ausgang kann von 0.2V zu 18V funktionieren und regulierte Ausgang Spannung kann durch Vorwähler von zwei externen Teilerwiderständen eingestellt werden. Das Trennen des Einganges vom Open-Collector-Ausgang ermöglicht dem ZXRE160 verwendet zu werden, um die preiswerten niedrigen Austritt Regler zu bilden, die an den niedrigen Eingang Spannungen funktionieren. Das ZXRE160 ist in zwei Graden bei den Ausgangstoleranzen von 0.5% und von 1% für das A und die handelsüblichen Qualitäten beziehungsweise vorhanden. Es ist im Stift des niedrigen Profils 5 der Raumersparnis SC70/SOT353, dünnes TSOT25 und sehr kleine Pakete DFN1520 vorhanden. Eigenschaften und Nutzen Niedrige Bezugsspannung (VFB = 0.6V) -40°C zur +125°C Temperaturspanne Bezugsspannung Toleranz an +25°C 0.5% ZXRE160A 1% ZXRE160 Typischer Temperaturantrieb <4 Millivolt (0°C zu +70°C) <6 Millivolt (- 40°C zu +85°C) <12mV (- 40°C zu +125°C) 0.2V zum Open-Collector-Ausgang 18V Hohe Spg.Versorgungsteilablehnung (>45dB an 300kHz) Total bleifrei u. völlig RoHS gefällig Halogen und Antimon frei. Grüne Vorrichtung
