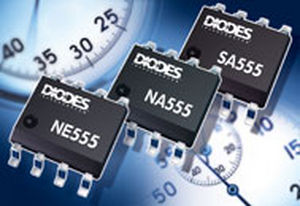

Timer-IC-Schaltung 0.5 MHz, 4.5 - 16 V | SA555

Diese Vorrichtungen sind die Präzision TIMING-Stromkreise, die zum Produzieren genaues fähig sind, Verspätung oder Pendelbewegung. In der time-delay oder monostabilen Betriebsart wird der zeitgesteuerte Abstand durch ein einzelnes externes Widerstand- und Kondensatornetz gesteuert. In der astabilen Betriebsart können die Frequenz und der Arbeitszyklus mit zwei externen Widerständen und einem einzelnen externen Kondensator unabhängig gesteuert werden. Die Schwelle und Triggerniveaus sind- normalerweise zweidrittel und Drittel beziehungsweise von VCC. Diese Niveaus können mittels den Steuerungspannung Anschluß geändert werden. Wenn der Triggereingang unterhalb des Triggerniveaus fällt, wird der Flip-Flop eingestellt, und der Ausgang geht auf HI. Wenn der Triggereingang über dem Triggerniveau ist- und der Schwelle Eingang über dem Schwelle Niveau ist-, wird der Flip-Flop zurückgestellt und der Ausgang ist niedrig. Das Zurückstellen (ZURÜCKSTELLEN) eingegeben kann alle weiteren Eingänge überlaufen und kann verwendet werden, einen neuen TIMING-Zyklus einzuleiten. Wenn ZURÜCKSTELLEN auf LO geht, wird der Flip-Flop zurückgestellt, und der Ausgang geht auf LO. Wenn der Ausgang niedrig ist, wird ein Niedrigwiderstand Weg zwischen Entladung (DISCH) und Boden zur Verfügung gestellt. Die Ausgangsschaltung ist zum Sinken oder Auftretenstrom bis zu 200mA fähig. Betrieb wird für Versorgungsmaterialien 5V zu 15V spezifiziert. Mit einem Versorgungsmaterial 5-V sind Leistungsniveaus mit TTL Eingängen kompatibel. Die NE555, die SA555 und die NA555 werden in einem kleinen Stift Paket (SO-8) der umreiß 8 geliefert.
