Produktmerkmale

• Eingänge für Pt100 / Pt500 / Pt1000 Sensor oder Widerstand / Potentiometer 0–500 Ω / 0–5 kΩ
• 2‑, 3‑ oder 4‑draht Anschluss; bei 3/4‑draht wird Leitungswiderstand kompensiert
• 5‑stelliges rotes 7‑Segment LED‑Display, Zeichenhöhe 57 mm, Helligkeit einstellbar
• Anzeigeaktualisierung wählbar 0,01 bis 2,0 s; Auflösung 0,1 °C
• 2 frei programmierbare SPST (NO) Grenzrelais; mehrere Betriebsarten
• Konfiguration über Fronttasten oder USB‑mini mit Einbild‑Konfigurationssoftware
• Panelgerät 288 × 96 × 78 mm, Einbautiefe <80 mm; IP52 Front / IP20 Rückseite

Produktbeschreibung
Der Prozessanzeiger DT4227 Ptxx misst und zeigt die von Pt100 / Pt500 / Pt1000 Sensoren gelieferte Temperatur sowie den Wert einer angeschlossenen Widerstands- oder Potentiometerstellung an. Es stehen zwei Widerstandsbereiche zur Verfügung (0–500 Ω und 0–5 kΩ). Das Gerät unterstützt 2‑, 3‑ und 4‑draht Anschlüsse; bei 3/4‑draht erfolgt eine Kompensation des Leitungswiderstands.

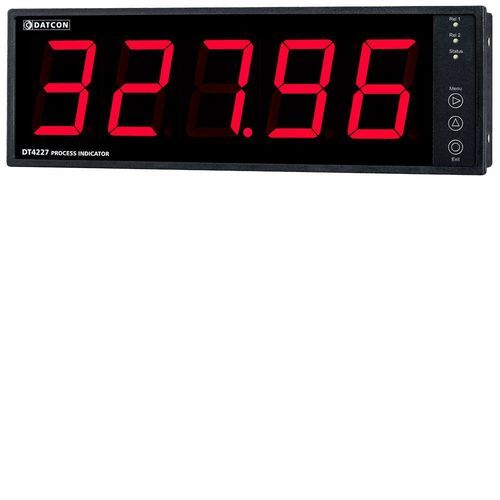

Das 5‑stellige LED‑Display bietet hohe Sichtbarkeit mit 57 mm Zeichenhöhe und einstellbarer Helligkeit. Betriebsparameter werden über ein einfaches Frontmenü oder über die USB‑mini Schnittstelle mit der mitgelieferten Einbild‑Konfigurationssoftware eingestellt. Konfigurierbare Parameter: Eingangswahl, Signalmittelung, Skalierung, Anzeigeaktualisierung, Helligkeit, Grenzwerte und Betriebsarten der Relais.

Die zwei frei programmierbaren Relaisausgänge (SPST NO) ermöglichen Alarm‑ oder Steuerfunktionen mit wählbaren Betriebsarten.

Stromversorgungsoptionen

• DT4227 Ptxx: 24 VDC ± 10%
• DT4227 Ptxx PS: 230 V AC/DC ± 10%

Technische Daten
Sicherheit: Eingangs-, Ausgangs‑ und Versorgungsanschlüsse sind gemäß MSZ EN 61010-1 getrennt. Verschmutzungsgrad 2, Messkategorie II.

• Modell: DT4227 Ptxx
• Eingänge: Pt100 / Pt500 / Pt1000 Sensor oder Widerstand / Potentiometer (0–500 Ω, 0–5 kΩ)
• Anschluss: 2 / 3 / 4‑draht
• Messbereich: -200 bis +800 °C (Sensor) oder 0–5 kΩ (Widerstand)
• Auflösung: 0,1 °C
• Genauigkeit: <0,05% (ta = 23 °C ± 2 °C)
• Messzeiten: 12 / 60 / 100 / 200 / 300 / 500 ms
• Anzeige: 5‑stellig (positiv) / 4‑stellig (negativ), 7‑Segment LED, 57 mm, rot
• Anzeigeaktualisierung: wählbar 0,01 bis 2,0 s; Helligkeit einstellbar
• Status‑LEDs: 2 für Relaisstatus (gelb)
• Relaisausgänge: 2 × SPST (NO), Kontaktbewertung 30 VDC 3 A / 240 VAC 3 A
• Manuelle Bedienelemente: 3 Fronttasten
• Konfiguration: USB‑mini Anschluss; USB 3.0 empfohlen; konfigurierbar via Software
• Leistungsaufnahme: 3 W (24 VDC) oder 5 VA / 3,5 W (230 V AC/DC)
• Abmessungen: 288 × 96 × 78 mm; Einbautiefe <80 mm
• Anschluss: steckbarer Schraubklemmenanschluss, Kabel bis 2,5 mm²
• Betriebstemperatur: 0 bis +60 °C (Option -20 bis +60 °C)
• Lagertemperatur: -25 bis +70 °C
• Relative Luftfeuchte: bis 90% ohne Kondensation
• Einbauort: Schaltschrank
• EMV: EN 61326-1 (industrieller Bereich); Geräuschemission Gruppe 1 Klasse B
• Schutzart: IP52 Front, IP20 Rückseite
• Gewicht: 0,7 kg
