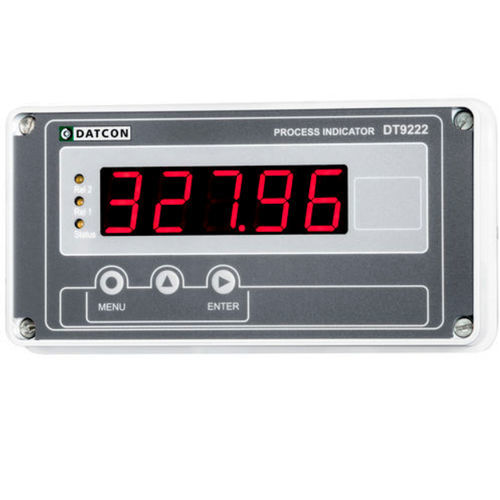

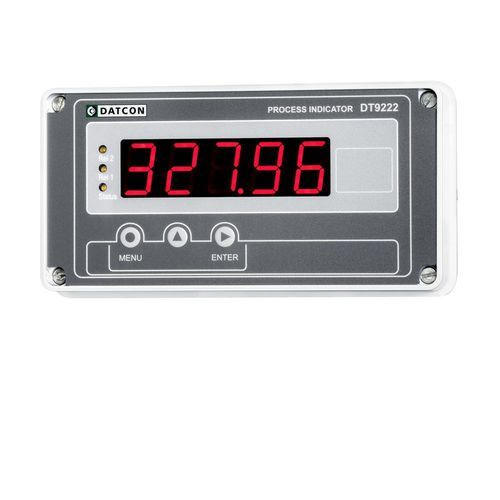

Prozessanzeiger DT9222

LeistungStromFrequenz

Mit dem Prozessanzeiger DT9222 ... können lineare Prozessgrößen (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) in technischen Einheiten auf dem Bedienfeld angezeigt werden. Jeder optionale Anzeigebereich kann dem Eingangssignalbereich zugeordnet werden. Die große 5-stellige LED-Anzeige mit 20,3 mm Zeichenhöhe und einstellbarer Helligkeit macht den Prozesswert auch aus 10 m Entfernung gut sichtbar. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Regelaufgaben 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll * transmitterversorgung galvanisch getrennt 15 VDC 20 mA* (* entweder analoge oder Kommunikations- oder Transmitterspeiseoption können gleichzeitig implementiert werden) Die Funktionsparameter können mit Hilfe von Drucktasten auf der Vorderseite des Geräts über ein einfaches Menüsystem eingestellt werden: Eingangswahl, Mittelwertbildung der Eingangssignale, Skalierung, Anzeigefrequenz, Grenzwerte, Grenzbetriebsarten, Skalierung des Analogausgangs usw. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Spannungsversorgungsvarianten: 24 VDC ±10% (DT9222 ...) oder 230 V AC/DC ±10% (DT9222 ... PS). Das DT9222 ... ist in einem gegossenen Polykarbonatgehäuse untergebracht, das staubdicht ist und die Schutzart IP 65 erfüllt, um die Installation im Feld oder auf der Schalttafel zu ermöglichen.
