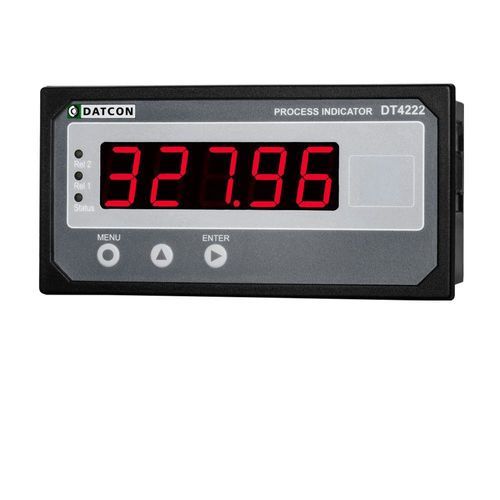

Prozessanzeiger DT4222 series

mit LED-Display5-stelligEinbau

Mit dem Prozessanzeiger DT4222 ... können lineare Prozessgrößen (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) in technischen Einheiten auf dem Bedienfeld angezeigt werden. Jeder optionale Anzeigebereich kann dem Eingangssignalbereich zugeordnet werden. Die große 5-stellige, 20,3 mm hohe LED-Anzeige macht den Prozesswert auch aus der Entfernung gut sichtbar. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: - 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Steuerungsaufgaben - 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * - RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll * - Transmitterversorgung galvanisch getrennt 15 VDC 20 mA* - Die Funktionsparameter können über ein einfaches Menüsystem mit Hilfe von Drucktasten auf der Vorderseite des Geräts eingestellt werden: Eingangswahl, Mittelwertbildung der Eingangssignale, Skalierung, Anzeigefrequenz, Grenzwerte, Grenzbetriebsarten, Skalierung des Analogausgangs, usw. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Spannungsversorgungsvarianten: 18-35 V AC/DC (DT4222 ...) oder 180-250 V AC/DC (DT4222 ... PS). Das DT4222 ... ist in einem 138 × 68 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP 65 und von der Rückseite die Schutzart IP 30 aufweist und auf der Schalttafel installiert werden kann.
