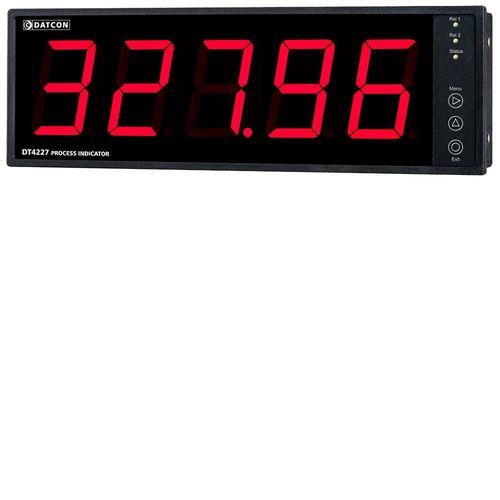

Prozessanzeiger DT4227 UI

StromGleichspannungStromschleifen

Produkteigenschaften

• Analogeingangsbereiche: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Anzeige in physikalischen Einheiten mit benutzerdefinierter Skalierung
• Große 5-stellige LED-Anzeige, Zeichenhöhe 57 mm, einstellbare Helligkeit
• 20 VDC Versorgung für passive 4-20 mA Sender (20 mA bereitgestellt, 25 mA max)
• Doppelte programmierbare Relaisausgänge (2 × SPST NO)
• Einfache Konfiguration über Bedientasten oder USB mit kostenlosem Konfigurationsprogramm
• Stromversorgungsvarianten: 24 VDC ±10% (DT4227 UI) oder 230 V AC/DC ±10% (DT4227 UI PS)
• Hutschienengerät/Panelgerät 288 × 96 mm, Einbautiefe <80 mm, IP52 Front / IP20 Rückseite

Produktbeschreibung
Der DT4227 UI Prozessanzeiger wandelt analoge Signale von Messumformern in skalierte Anzeigen in physikalischen Einheiten für Schrankeinbau um. Jedem Eingangssignalfeld kann ein beliebiger Anzeigebereich zugewiesen werden. Das Gerät verfügt über eine 5-stellige LED-Anzeige mit 57 mm Zeichenhöhe, einstellbarer Helligkeit und Grenz-Anzeige-LEDs. Eine 20 VDC Ausgangsspannung versorgt passive 4-20 mA Sender. Zwei frei programmierbare Relaiskontakte ermöglichen Grenzwertsteuerung mit wählbaren Betriebsarten. Die Inbetriebnahme erfolgt über die drei Fronttasten oder über die USB-mini Schnittstelle mit Ein-Fenster-Konfigurationssoftware. Zwei Stromversorgungsoptionen decken DC- und AC-Installationen ab.

Technische Daten

• Sicherheit: Eingangs-/Ausgangs- und Versorgungsanschlüsse getrennt (konform MSZ EN 61010-1)
• Verschmutzungsgrad: 2; Messkategorie: II
• Eingangseigenschaften: Gleichstromstrom oder Gleichstromspannung
• Messbereiche: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V
• Überlastfähigkeit: ±50 mA (Stromeingang), ±200 V (Spannungseingang)
• Messzeiten: 12 / 60 / 100 / 200 / 300 / 500 ms
• Genauigkeit: <0.05% (Ta = 23 °C ±2 °C)
• Temperaturabhängigkeit: ±25 ppm/°C (max)
• Ausgänge: 2 × SPST NO Relaiskontakte; Schaltleistung 30 VDC/3 A DC oder 240 VAC/3 A AC
• Senderversorgung: 20 VDC @ 20 mA (25 mA max)
• Anzeige: 5-stellige LED (positive Werte 5 Stellen, negative 4 Stellen), 57 mm Zeichenhöhe
• Anzeigefrequenz: 0.01 / 0.1 / 0.3 / 0.5 / 1.0 / 2.0 s
• Manuelle Bedienelemente: 3 Fronttasten; Konfigurationsanschluss: USB-mini (USB 3.0 empfohlen)
• Stromaufnahme: 3 W (24 VDC); 5 VA / 3.5 W (230 V)
• Betriebstemperatur: 0 bis +60 °C (auf Anfrage -20 bis +60 °C); Lagerung: -25 bis +70 °C; Luftfeuchte: 90% ohne Kondensation
• Einbauort: Schrank; Gehäuse: Panelgerät; Anschluss: steckbarer Schraubklemmenanschluss (Kabel max. 2,5 mm²)
• Abmessungen (B×H×T): 288 × 96 × 78 mm; Gewicht: 0,7 kg; Schutzart: IP52 Front, IP20 Rückseite
• EMV: EN 61326-1 (Störfestigkeit für Industrieumgebung, Störaussendung Gruppe 1 Klasse B)
