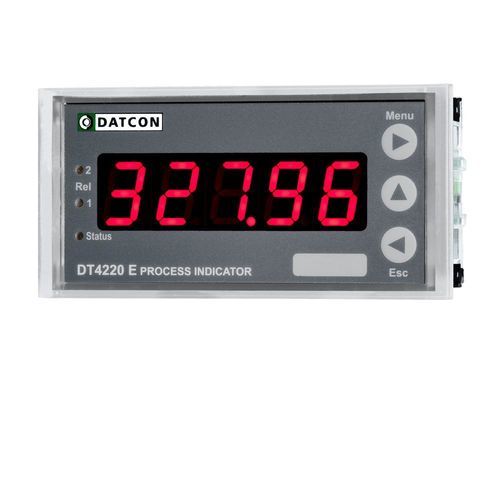

Prozessanzeiger DT4220 E

mit LED-Display5-stelligEinbau

Mit dem Prozessanzeiger DT4220 ... können lineare Prozessgrößen (0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V) in technischen Einheiten auf dem Bedienfeld angezeigt werden. Jeder optionale Anzeigebereich kann dem Eingangssignalbereich zugeordnet werden. Eine große 5-stellige LED-Anzeige mit 14,2 mm Zeichenhöhe (Farben: rot, gelb, grün, blau (optional)) macht den Prozesswert auch aus größerer Entfernung gut sichtbar. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich: - 2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Regelaufgaben - 0-20 mA / 4-20 mA galvanisch getrennter skalierbarer Stromausgang * - RS232 / RS485 galvanisch isolierter Kommunikationsausgang mit MODBUS RTU Slave Protokoll * - Transmitterversorgung galvanisch getrennt 15 VDC 20 mA* Die Funktionsparameter können mit Hilfe von Drucktasten auf der Vorderseite des Geräts über ein einfaches Menüsystem eingestellt werden: Eingangswahl, Mittelwertbildung der Eingangssignale, Skalierung, Anzeigefrequenz, Grenzwerte, Grenzbetriebsarten, Skalierung des Analogausgangs usw. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das Gerät verfügt über zwei Spannungsversorgungsvarianten: 18-40 V AC/DC (DT4220 ...) oder 180-250 V AC/DC (DT4220 ...PS). Das DT4220 ... ist in einem 96 × 48 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das von der Vorderseite die Schutzart IP65 und von der Rückseite die Schutzart IP30 aufweist und für den Einbau in die Schalttafel geeignet ist.
