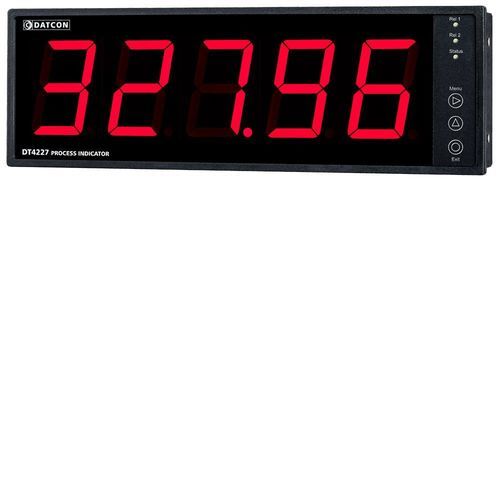

Prozessanzeiger DT4227 RS4

LED7 Segmente5-stellig

Hauptmerkmale

• RS485-Schnittstelle mit Modbus RTU Slave-Protokoll
• Große 5-stellige 7-Segment-LED-Anzeige, Zeichenhöhe 57 mm
• Helligkeitsregelung und optionale Blinkfunktion für Ziffern oder Meldungen
• Einfaches Einstellen über Fronttasten oder USB-mini-Anschluss mit Einseiten-Konfigurationssoftware
• Zwei programmierbare SPST-Relaisausgänge, mehrere Grenzmodusoptionen
• Versorgung: 24 VDC ±10% (DT4227 RS) oder 230 V AC/DC ±10% (DT4227 RS PS)
• Frontplatteninstrument 288 × 96 mm, Einbautiefe <80 mm; Schutzart: IP52 Front, IP20 Rückseite

Produktbeschreibung
Der DT4227 RS4 Prozessanzeiger ist zum Anzeigen vorzeichenbehafteter Zahlenwerte und kurznachrichten ausgelegt, die über Kommunikationsleitungen übertragen werden. Im Zahlenmodus werden Werte von -9999 bis 99999 dargestellt; führende Nullen können maskiert und Anzeigeelemente geblinkt werden. Im Meldungsmodus können kurze Texte (z. B. Start, Stop, End, Error) mit dem 7-Segment-Zeichensatz angezeigt werden; Zeichen können einzeln oder gleichzeitig blinken. Mehrere Geräte können am RS485-Bus betrieben werden. Die Kommunikationsparameter sind einstellbar; maximale Baudrate 9600 Baud.

Das Gerät verfügt über zwei programmierbare SPST-Relaisausgänge für Alarm- oder Steuerfunktionen. Die Parametrierung erfolgt über das übersichtliche Frontmenü oder über den USB-mini-Anschluss mit einem Einseiten-Konfigurationsprogramm (USB 3.0 empfohlen). Einstellungen sind durch ein zweistufiges Passwort geschützt.

Technische Daten

• Sicherheit: Eingangs-, Ausgangs- und Versorgungsanschlüsse getrennt (konform MSZ EN 61010-1)
• Verschmutzungsgrad: 2 ; Messkategorie: II
• Kommunikationsgeschwindigkeiten: 300 / 600 / 1200 / 2400 / 4800 / 9600 Baud; Parität: gerade/ungerade/keine; Stoppbits: 1
• Relaisausgänge: 2 × SPST NO; Kontaktbelastbarkeit: 30 VDC 3 A / 240 VAC 3 A
• Anzeigebereich: 5 Stellen (+ Werte), 4 Stellen (- Werte), Vorzeichen, Dezimalpunkt; Farbe: rot
• Status-LEDs: 2 Relaisstatus, 1 Kommunikationsstatus (gelb)
• Bedienelemente: 3 Fronttasten; Konfigurationsschnittstelle: USB-mini (USB 3.0 empfohlen)
• Leistungsaufnahme: 3,5 W / 3 VA; Umgebungstemperatur Betrieb: 0 bis +60 °C (auf Anfrage -20 bis +60 °C)
• Lagerungstemperatur: -25 bis +70 °C; relative Luftfeuchte bis 90% nicht kondensierend
• Einbauort: Schrank; Gehäuse: Frontplatteninstrument; Anschluss: steckbare Schraubklemme (max. 2,5 mm²)
• Abmessungen: 288 × 96 × 78 mm (B × H × T); Gewicht: 0,7 kg; EMV: EN 61326-1
