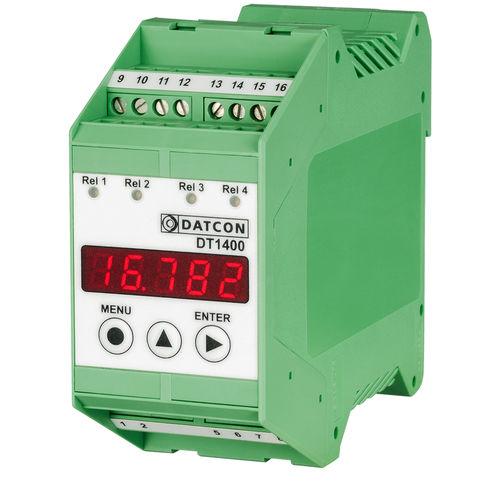

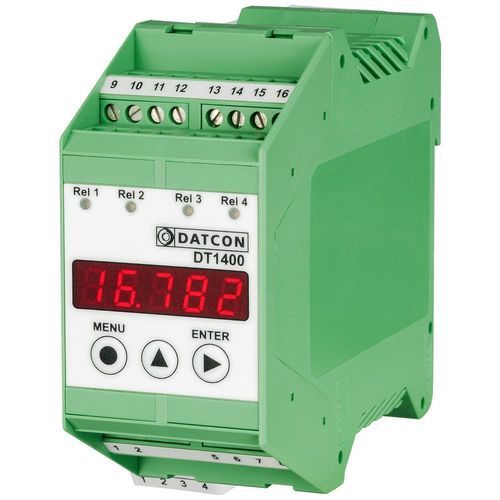

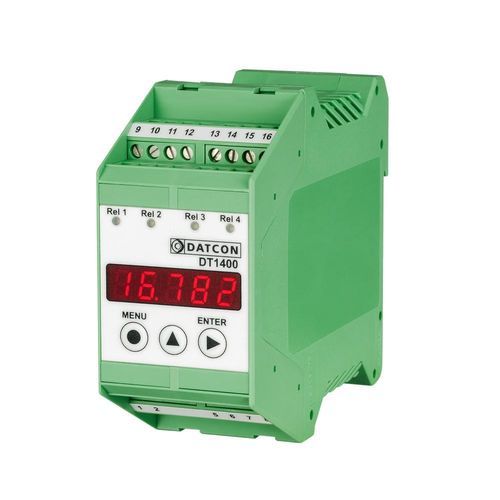

Endschalterbox DT1400

Die DT1400 ... Grenzwertschalter vergleichen das 0-20 mA / 4-20 mA / 0-10 V / 2-10 V / 0-5 V Ausgangssignal mit den eingestellten Werten. Wenn das Ausgangssignal einen der eingestellten Werte überschreitet, aktiviert das Gerät den entsprechenden SPDT-Relaiskontakt. Der Grenzwertschalter DT1400 ... ist auch ein Prozessindikator und ermöglicht die Anzeige von linearen Prozessgrößen in technischen Einheiten auf seinem 5-stelligen LED-Display. Das Gerät ist mit den folgenden Ausgangsoptionen erhältlich (2 Grenzwertrelais sind Standard, darüber hinaus nur eine Option gleichzeitig): +2 Schließer-Relaiskontakte (SPST) zur Grenzwertschaltung oder für einfache Steuerungsaufgaben. (In diesem Fall befinden sich 4 Grenzwertrelaiskontakte im DT1400.) 0-20 mA / 4-20 mA galvanisch getrennter, skalierbarer, aktiver oder passiver Stromausgang. 15 VDC, 30 mA, galvanisch getrennte Stromversorgung für 4-20 mA Zweileiter-Transmitter. Die Funktionsparameter können mit Hilfe von Drucktasten auf der Vorderseite des Geräts über ein einfaches Menüsystem eingestellt werden: Eingangswahl, Mittelwertbildung der Eingangssignale, Skalierung, Anzeigefrequenz, Grenzwerte, Grenzbetriebsarten, Histerese, Skalierung des Analogausgangs usw. Die Einstellungen sind durch ein zweistufiges Passwort gegen unbefugte Manipulationen geschützt. Das DT1400 ... gibt es in zwei Versorgungsvarianten: 24 VDC ±10% (DT1400 ...) 230 V AC/DC ±10% (DT1400 ... PS).
