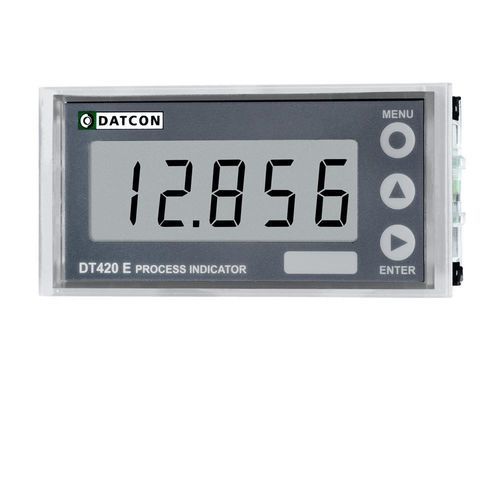

Prozessanzeiger DT420 E

4-stelligmit LCD-AnzeigeEinbau

Die DT420 E Prozessanzeigen ermöglichen die Anzeige von linearen Prozessgrößen in technischen Einheiten auf dem Bedienfeld bedienfeld. Das Gerät wird über eine Schleife aus 4-20-mA-Signalen gespeist und hat einen Spannungsabfall von weniger als 2 V bei 20 mA. Die Prozessanzeiger sind in einem 96 × 45 mm großen ABS-Gehäuse nach DIN-Norm untergebracht, das an der Vorderseite die Schutzart IP 65 und an der Rückseite die Schutzart IP 30 aufweist. Große 3 ½-stellige Flüssigkristallanzeigen mit 15 mm Zeichenhöhe machen die Prozessgrößen auch aus größerer Entfernung gut sichtbar. Ein Etikett zur Angabe der entsprechenden technischen Einheit ist rechts neben dem Display angebracht. Das Gerät kann so eingestellt werden, dass es die "Richtung" der Anzeige umkehrt (d.h. bei einem steigenden Eingangssignal einen abnehmenden Wert anzeigt) und bei Bedarf einen Dezimalpunkt anzeigt. Ein großer Vorteil der mikrocontrollerbasierten Technologie ist die einfache Konfiguration vor Ort über die Tastatur an der Frontplatte. Die Einstellungen von Null- und Endwerten sind nicht interaktiv, so dass der Konfigurationsprozess schnell und einfach ist. Die Konfigurationsparameter: Skalierung, Dezimalpunktposition, Aktualisierungsrate der Anzeige, Signalfilterung usw. werden im EEPROM gespeichert. Ein zweistufiges Passwort schützt die Einstellungen vor unbefugten Änderungen.
