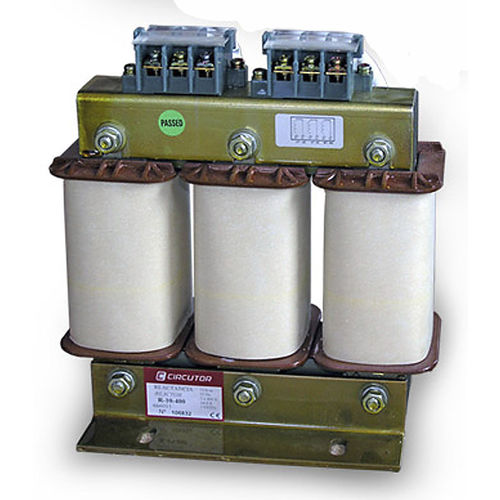

Dreiphasiger Oberwellenfilterreaktor RX - RBX series

CIRCUTOR bietet ein Standardsortiment an Unterdrückungsdrosseln mit p = 7 % und einer Resonanzfrequenz von 189 Hz für 50-Hz-Netze (oder auf Anfrage 227 Hz für 60-Hz-Netze) an. Dies ist der am häufigsten verwendete Abstimmwert, um eine Resonanz der 5. Oberschwingung und höherer Oberschwingungen zu vermeiden. Die Kombination aus Kondensatoren und Drosseln absorbiert einen Teil des Stroms der 5. Oberschwingung und wirkt als Filter zur Unterdrückung höherer Frequenzen. In einigen Anlagen sind andere p %-Werte erforderlich, zum Beispiel 5,6 % (210 Hz), 6 % (204 Hz), 14 % (134 Hz) usw. CIRCUTOR kann auf Anfrage Drosseln herstellen, die an jede Nennleistung, jeden p-Prozentwert, jede Spannung und jede Frequenz angepasst werden. Drosseln mit geringer Nennleistung vom Typ R werden aus verlustarmen Platten gefertigt und mit einem Kupferleiter gewickelt. Der Anschluss erfolgt über entsprechende Klemmen. Bei höheren Nennleistungen kommen RB-Drosseln zum Einsatz, die über einen Magnetplattenkern und mehrere Stahlkerne verfügen und sich durch hervorragende Eigenschaften sowie eine geringe Verlustquote auszeichnen. Es werden Aluminiumbandwicklungen (oder auf Wunsch Kupferband) verwendet, und die Ein- und Ausgangsanschlüsse verlaufen durch eine Platte. Sowohl Drosseln des Typs R als auch des Typs RB verfügen über eine Vakuumlackversiegelung zur Verbesserung der Isolierung, die eine höhere mechanische Festigkeit gewährleistet und den Geräuschpegel senkt.
