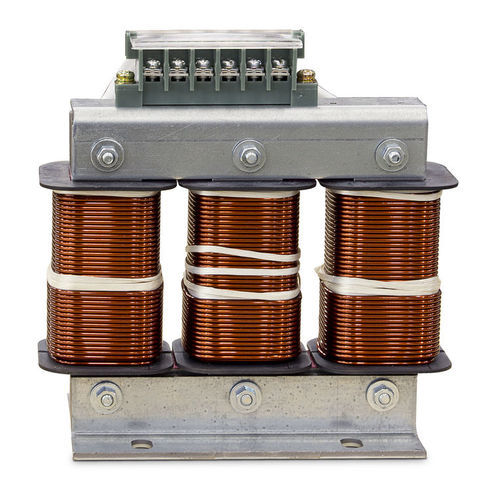

Kontinuierlicher Reaktor LRZ 04-033

zur industriellen AnwendungVakuumMehrfach

Geräte zur Drehzahlregelung, Frequenzumrichter, USV-Anlagen usw. verursachen Schwankungen im Netz, die sich beim Betrieb der Geräte auf andere Verbraucher in der Anlage auswirken. Die an den netzseitigen Eingang der Geräte angeschlossenen LRZ-/LRBZ-Drosseln können Spannungsspitzen dämpfen und die von der Leistungselektronik erzeugten Oberschwingungen reduzieren. Die Filterdrosseln vom Typ LRZ/LRBZ können die Stromoberschwingungen in jedem Umrichter von 40…50 % auf Werte um 20 % senken. Zudem reduzieren sie den Kurzschlussstrom und erhöhen die Sicherheit der Halbleiter des Umrichters. Bei Einbau auf der Motorseite können sie die bei Schaltvorgängen entstehenden Oberschwingungsfrequenzen dämpfen. Drosseln mit geringer Leistung vom Typ LRZ bestehen aus verlustarmen Platten und sind mit Kupferdraht gewickelt. Der Anschluss erfolgt über entsprechende Klemmen. Bei höheren Strömen kommen LRBZ-Drosseln zum Einsatz, die über einen Magnetblechkern und mehrere Stahlkerne verfügen und sich durch hervorragende Eigenschaften sowie eine geringe Verlustquote auszeichnen. Die Wicklungen bestehen aus Kupferband (oder auf Wunsch aus Aluminiumband). Die Anschlüsse werden durch eine Platte geführt. Sowohl Drosseln des Typs LRZ als auch des Typs LRBZ verfügen über eine Vakuumlackversiegelung zur Verbesserung der Isolation, wodurch eine höhere mechanische Festigkeit gewährleistet und der Geräuschpegel reduziert wird. Anwendungen Die Drosseln der Baureihen LR / LRB sind so ausgelegt, dass sie sowohl auf der Netz- als auch auf der Motorseite eingesetzt werden können. Sie dämpfen Mikrospannungsabfälle und Spitzen während des Einschaltvorgangs und der Schaltvorgänge und reduzieren den Oberschwingungsanteil im Netzstrom.
