Dreiphasiger Oberwellenfilterreaktor RZ-RBZ

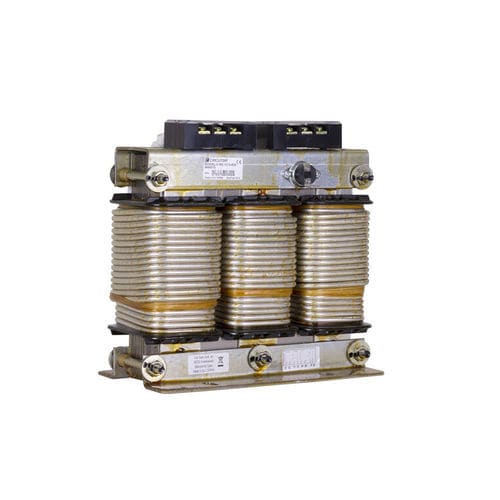

CIRCUTOR bietet ein komplettes Sortiment an entstimmten Drosseln, p = 7 %, mit einer Resonanzfrequenz von 189 Hz für 50-Hz-Netze (oder auf Anfrage 227 Hz für 60-Hz-Netze). Dies ist der am häufigsten verwendete Abstimmwert, um eine Resonanz mit der 5. Oberschwingung und darüber hinaus zu vermeiden. Die Kombination aus Kondensatoren und Drosseln absorbiert einen Teil des Stroms der 5. Oberschwingung und wirkt als entstimmter Filter für höhere Frequenzen. In manchen Anlagen kann jedoch ein anderer p(%-)-Wert erforderlich sein, zum Beispiel 8,7 % (170 Hz), 14 % (134 Hz) … CIRCUTOR kann Drosseln herstellen, die an jede Leistung, jeden p (%-Wert), jede Frequenz und jede Spannung (Un ≤ 1000 VAC) angepasst sind. Drosseln für niedrige Nennleistungen (RZ-Baureihe) werden aus verlustarmen Magnetblechen gefertigt und mit Aluminiumdraht gewickelt. Zum Anschluss der Drossel ist ein Klemmenblock vorgesehen. Höhere Leistungen werden durch die RBH-Baureihe abgedeckt. Diese Drosseln basieren auf einem Magnetblechkern mit mehreren Luftspalten, was ihnen hervorragende Eigenschaften und niedrige Verlustkoeffizienten verleiht. Sowohl die RZ- als auch die RBZ-Drosseln werden einer Vakuumimprägnierung mit einem Lack auf Polyesterharzbasis unterzogen, um die Isolierung zu verbessern, eine höhere mechanische Festigkeit zu gewährleisten und den Geräuschpegel zu senken. Die entstimmten RZ- und RBZ-Drosseln wurden speziell für den Einsatz in Anlagen mit Kondensatorbänken mit erheblich hohen Oberschwingungsanteilen entwickelt. Die Drosseln müssen in Reihe mit dem entsprechenden Leistungskondensator geschaltet werden, um einen zufriedenstellenden Schutz der eigenen Kondensatoren zu gewährleisten und Resonanzeffekte in der Anlage zu vermeiden.
