Elektrischer Analysator CVM-B

Leistungautomatisch

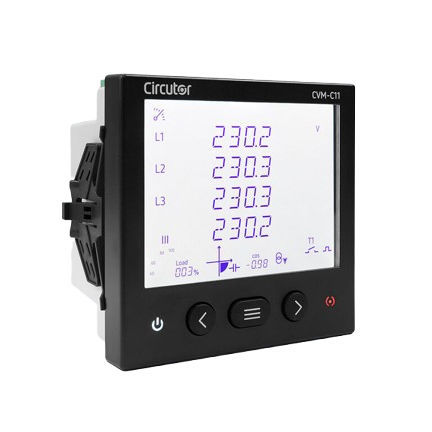

Der CVM-C11 ist ein Leistungsanalysator für den Schaltschrankeinbau (96 x 96 mm) mit Leistungsaufzeichnung. Er eignet sich ideal zur Analyse von Größen zur Strom- und Verbrauchsqualität, wie z. B. dem Klirrfaktor (THD%) für Spannung und Strom sowie einzelner Oberschwingungen für jede Phase bis zur 31. Dank der integrierten Neutralstrommessung können Anwender etwaige Unsymmetrien sowie Überlastungen im Neutralleiter erkennen. Kompakt und vielseitig mit Messungen in 4 Quadranten (Verbrauch und Erzeugung), geeignet für Mittel- und Niederspannungsanlagen. Merkmale des Displays und der Schnittstelle: Benutzerdefinierte Parameteranzeige. Hintergrundbeleuchtetes Display Grafische Anzeige der momentanen Wirkleistung auf dem Display Grafische Anzeige aller Quadranten (Q1, Q2, Q3, Q4) auf dem Display. Numerische Anzeige des cos φ- oder PF-Werts auf dem Display. Anzeige des Status von Ausgängen, Eingängen und/oder des aktiven Tarifs auf dem Bildschirm. LED-Alarmanzeige Kosten, kg ausgestoßenes CO₂ und Betriebszeit pro Tarif Anwendungsbereiche Aufteilung des Stromverbrauchs auf drei Tarife. Ideal zur Ermittlung des Verbrauchs während drei verschiedener Arbeitsschichten oder aus drei verschiedenen Energiequellen (Netz, Generator und Photovoltaik) unter Verwendung der digitalen Eingänge. Erzeugung eines Impulssignals in Abhängigkeit von den Kosten, den emittierten kg CO₂ oder proportional zum Energieverbrauch bzw. zur Energieerzeugung. Alarmsteuerung (2 Relaisausgänge + 2 digitale Ausgänge) für beliebige momentane Parameter, unabhängig davon, ob diese gemessen oder berechnet werden. Einstellbar hinsichtlich Maximal-/Minimalwert, Hysterese (%), Schließer/Öffner, Ein-/Ausschaltverzögerung und Verriegelungen.
