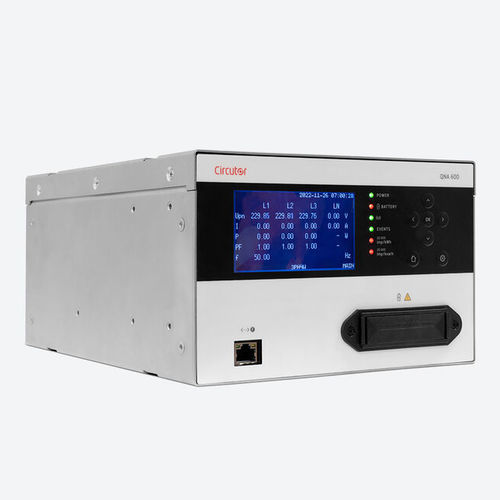

Analysator für Qualitätskontrolle QNA 600

elektrischNetzqualität

Der QNA 600 ist ein High-End-Netzqualitätsanalysator, der elektrische Parameter, Netzqualitätsereignisse und transiente Ereignisse in einer elektrischen Anlage mit höchster Genauigkeit misst und aufzeichnet. Dies ermöglicht die nachträgliche Analyse von Vorfällen, die diese Netzqualitätsereignisse in der Anlage oder an den daran angeschlossenen Geräten verursacht haben könnten. Es entspricht der IEC 61000-4-30, Ausgabe 3, und der IEC 62586-2. Seine Bezeichnung PQI-A-FI1-H definiert ihn als Gerät der Klasse A für den festen Einbau in 19"-Racks mit 4 Höheneinheiten, geeignet für Innenräume mit unkontrollierten Temperaturen und lauten Umgebungen. Es verfügt über 5 Spannungs- und 5 Strommesskanäle und ist mit Stromwandlern von bis zu 5 Ampere kompatibel. Das Gerät verfügt über zwei Ethernet-Anschlüsse (vorne/hinten), eine einfache API und Protokolle wie IEC 61850, MQTT, ftp und sftp für die Integration in SCADA-Anwendungen sowie für den Zugriff auf Momentanwerte und historische Daten, die in den Formaten PQDIFF und COMTRADE heruntergeladen werden können. Es generiert automatisch EN 50160-Berichte im PDF-Format und sendet sie an sftp- oder ftp-Repositories, so dass der Benutzer detaillierte Informationen über die Netzqualität erhält. Die GPS-Synchronisierung gewährleistet die Genauigkeit der Zeitmarke und des Standorts. Das Gerät verfügt außerdem über einen internen Speicher, der Daten 5 Jahre lang aufzeichnet und in der Standardkonfiguration bis zu 4.000 Qualitätsereignisse für spätere Analysen speichern kann.
