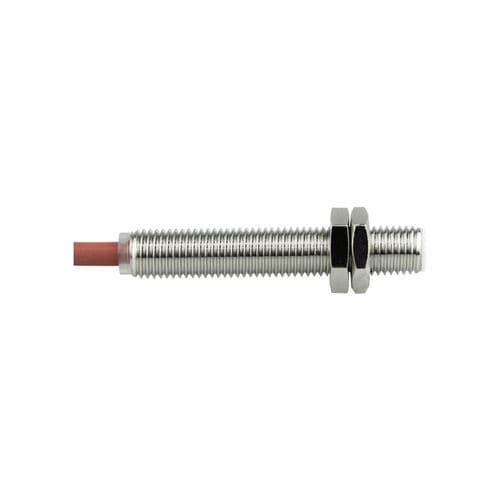

Induktiver Näherungssensor CL08-RN2AK1/HzylinderförmigM82-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- 2-Leiter
- Stromverbindung
- Blankdraht
- Versorgungsspannung
- AC
- Installierung
- nichtbündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- Hochtemperatur
- Messbereich
0,2 cm
(0,08 in)- Prozesstemperatur
Min: 0 °C
(32 °F)Max: 120 °C
(248 °F)
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Umgebung
Zubehör
Referenzzeichnungen
Technische Zusammenfassung
- Typ: Induktiver Näherungssensor für hohe Temperaturen
- Modell: CL08-RN2AK1/H
- Bauform: Zylindrisch, M8
- Messprinzip: Induktiv (Metall)
- Ausgang: AC 2‑Leiter, normalerweise offen (NO)
Hauptmerkmale
- Schaltabstand: 2 mm (Fronterfassung)
- Kabel: 2 m, geformtes Kabel
- Betriebstemperatur: 0 bis +120 °C
- Schutzart: IP67
Technische Daten
- Ansprechfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Hysterese: <10% des Schaltabstands
- Standardziel: Eisen 8×8×1 mm
- Temperaturdrift: ±15% (0–+120 °C, Bez. +23 °C)
Mechanische / elektrische Parameter
- Versorgungsspannung: AC 24–220 V (2‑Leiter)
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Dielektrische Festigkeit: AC 1000 V, 50/60 Hz, 1 min
- Stoßfestigkeit: 500 m/s², X/Y/Z je 3 Durchgänge
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h je Achse
- Anzeige: Gelbe Ausgangs-LED
- Montage: nicht einbaufähig (nicht bündig)
- Gewicht: 50 g
- Materialien: Gehäuse – vernickeltes Messing; Messfläche – Teflon; Kabel – PVC
Umgebung
- Betriebstemperatur: 0 bis +120 °C
Zubehör
- Mutter ×2, Innenzahnscheibe ×1, Konformitätsbescheinigung
Referenzzeichnungen
- Anschlussdiagramm und Maßzeichnung: siehe Produktunterlagen
Technische Zusammenfassung
- Serie: CL08
- Modell: CL08-RN2AK1/H
- Schaltabstand: 2 mm
- Größe: M8
- Kabellänge: 2 m (geformtes Kabel)
- Ausgang: AC 2‑Leiter NO
- Versorgung: AC 24–220 V
- Schutzart: IP67
- Betriebstemperatur: 0–120 °C
