Induktiver Näherungssensor CL12-RF2DL2-H
zylinderförmigM122-Leiter

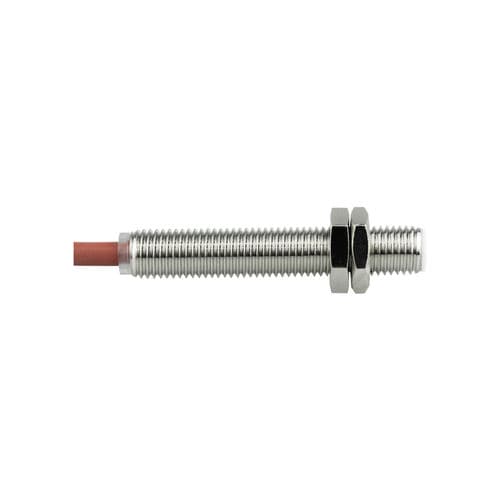

Induktiver Näherungssensor - CL12-RF2DL2-H - CHANKO SENSOR - zylinderförmig / M12 / 2-Leiter
Induktiver Näherungssensor - CL12-RF2DL2-H - CHANKO SENSOR - zylinderförmig / M12 / 2-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M12
Ausgangssignal
2-Leiter
Versorgungsspannung
DC, 24 VDC, 12 VDC
Installierung
bündig
Material
Messing, PVC, PTFE
Schutzart
für hohe Temperaturen, IP67
Weitere Eigenschaften
Hochtemperatur
Messbereich

Max: 2 mm
(0,08 in)

Min: 0 mm
(0 in)

Prozesstemperatur

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Beschreibung

Produktübersicht
  • Produktname: CL12-RF2DL2/H (CL12-Serie Näherungssensor)
  • Typ: Hochtemperatur-Ausführung
  • Schaltabstand: 2 mm
  • Gehäuseform: Zylindrisch
  • Messprinzip: Induktiv
  • Befestigungsgröße: M12
  • Ausgang: DC 2-Draht NC (zweidrahtig, normalerweise geschlossen)


Technische Daten
  • Typ: Hochtemperatur-Ausführung
  • Schaltabstand: 2 mm
  • Gehäuseform: Zylindrisch
  • Messprinzip: Induktiv
  • Befestigungsgröße: M12
  • Kabellänge: 2 m
  • Erfassungsrichtung: Vorderseite
  • Schaltfrequenz: 800 Hz
  • Ansprechzeit: 625 μs
  • Erfassbares Ziel: Metall
  • Spezialmerkmal: Hochtemperaturbeständig
  • Zubehör: 2 Muttern, 1 Zahnscheibe, Prüfbescheinigung
  • Hysterese: Weniger als 10 % des Schaltabstands
  • Standardziel: Eisen 12 × 12 × 1 mm
  • Temperaturdrift: Innerhalb ±15 % im Bereich 0–+120 °C bezogen auf +23 °C
  • Materialien: Gehäuse: vernickelter Messing; Erfassungsfläche: PTFE; Kabel: PVC


Mechanische/elektrische Parameter
  • Ausgang: DC 2-Draht NC
  • Versorgungsspannung: DC 12–24 V
  • Speisung: Zweidraht-DC
  • Schutzart: IP67
  • Anschluss: Formkabel
  • Signaltyp: Schaltend
  • Betriebsart: Normalerweise geschlossen
  • Montage: Eingelassen/versenkt
  • Anzeige: Gelbe Ausgangs-LED
  • Restspannung: Unter 3 V (unter 5 V ohne Polungsabhängigkeit), bei 100 mA Last und 2 m Kabel
  • Spannungseinfluss: Schaltabstandsänderung ≤ ±1 % bei ±15 % Versorgungsspannungsabweichung
  • Nennlaststrom: 100 mA (bei 2 m Kabel)
  • Isolationswiderstand: ≥50 MΩ (gemessen mit DC500 V) zwischen aktiven Teilen und Gehäuse
  • Schaltvermögen: Unter 100 mA
  • Leckstrom: ≤0,8 mA
  • Stoßfestigkeit: 500 m/s², X/Y/Z je Richtung, 3-fach
  • Spannungsfestigkeit: AC 1000 V, 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, X/Y/Z je Richtung, 2 h
  • Gewicht: 65 g


Anwendungsumgebung
  • Umgebungstemperaturbereich: 0–120 °C


Eigenschaften / Spezifikationen (Zusammenfassung)
  • Modell: CL12-RF2DL2/H (CL12-Serie)
  • Schaltabstand: 2 mm
  • Befestigungsgröße: M12
  • Ausgang: DC 2-Draht NC (normalerweise geschlossen)
  • Versorgungsspannung: DC 12–24 V
  • Schutzart: IP67
  • Betriebstemperatur: 0–120 °C (Hochtemperatur-Ausführung)
  • Gewicht: 65 g
  • Materialien: Gehäuse vernickelter Messing; Erfassungsfläche PTFE; Kabel PVC
