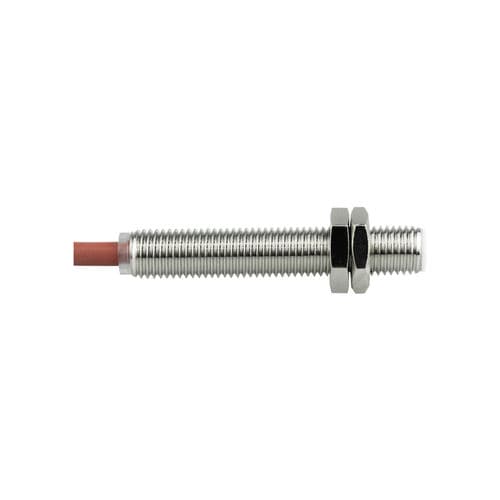

Induktiver Näherungssensor CL12-RF2DN1-HzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- IP67
- Weitere Eigenschaften
- 3-Kabel, Hochtemperatur
- Messbereich
Min: 0 mm
(0 in)Max: 2 mm
(0,08 in)- Prozesstemperatur
Min: 0 °C
(32 °F)Max: 120 °C
(248 °F)
Beschreibung
Produktname
Übersicht
Technische Daten
Mechanische / Elektrische Parameter
Einsatzumgebung
Eigenschaften / Spezifikationen
- Modell: CL12-RF2DN1/H
Übersicht
- Typ: Hochtemperatur
- Schaltabstand: 2 mm
- Gehäuse: Zylindrisch M12
- Messprinzip: Induktiv
- Ausgang: NPN geöffnet (NO)
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: Vorne
- Ansprechfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbares Ziel: Metall
- Besonderheit: Hochtemperaturbeständig
- Zubehör: 2 Muttern, 1 Zahnscheibe, Konformitätszertifikat
- Hysterese: <10% des Schaltabstands
- Standardziel: Fe 12×12×1 mm
- Temperaturdrift: Innerhalb ±15% bei 0–120°C (Referenz +23°C)
- Materialien: Messinggehäuse vernickelt; Detektionsfläche PTFE; Kabel PVC
Mechanische / Elektrische Parameter
- Ausgangsart: NPN NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 3‑Leiter DC
- Schutzklasse: IP67
- Anschluss: Formkabel
- Signaltyp: Schaltsignal
- Betriebsart: Offen (NO)
- Montage: Einbaufähig (einbaufähig bündig)
- Stromaufnahme: <15 mA
- Anzeige: Gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschluss- und Überspannungsschutz
- Spannungseinfluss: Schaltabstandsschwankung <±1% bei ±15% Versorgungsspannung
- Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s², 3 Mal je Achse
- Prüfspannung: AC 1000 V 50/60 Hz 1 min
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h je Achse
- Gewicht: 65 g
Einsatzumgebung
- Betriebstemperatur: 0–120°C
Eigenschaften / Spezifikationen
- Modell: CL12-RF2DN1/H
- Serie: CL12 induktive Näherungssensoren
- Schaltabstand: 2 mm (Standardziel Fe 12×12×1 mm)
- Prinzip: Induktiv
- Abmessungen: M12 zylindrisch
- Ausgang: NPN geöffnet (NO)
- Versorgung: DC 12–24 V, 3‑Leiter DC
- Schutzart: IP67
- Kabellänge: 2 m (Formkabel)
- Betriebstemperatur: 0–120°C (Hochtemperaturausführung)
- Materialien: Vernickeltes Messinggehäuse, PTFE-Detektionsfläche, PVC-Kabel
- Zubehör: 2 Muttern, 1 Zahnscheibe, Zertifikat
- Gewicht: 65 g
