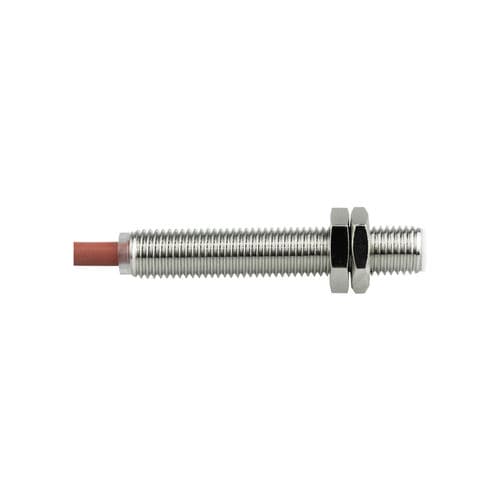

Induktiver Näherungssensor CL12-RF2DN2-HzylinderförmigM12digital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, digital, NPN
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- Gewinde, bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- für hohe Temperaturen, IP67
- Weitere Eigenschaften
- Hochtemperatur
- Messbereich
Min: 0 mm
(0 in)Max: 2 mm
(0,08 in)- Prozesstemperatur
Min: 0 °C
(32 °F)Max: 120 °C
(248 °F)
Beschreibung
Übersicht
Hauptspezifikationen
Mechanische / elektrische Parameter
Materialien & besondere Anforderungen
Zubehör
Anwendbare Umgebungen & empfohlene Anwendungen
Unterlagen & Zeichnungen
Merkmale / Technische Daten
- Produktname: CL12-RF2DN2/H
- Serie: CL12 Reihe induktive Näherungssensoren
- Typ: Hochtemperatur-Ausführung
- Gehäuse: Zylindrisch (M12)
- Erfassungsprinzip: Induktiv
Hauptspezifikationen
- Erfassungsabstand: 2 mm
- Erfassungsrichtung: frontseitig
- Betriebsfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbares Material: Metall
- Hysterese: ≤10 % des Erfassungsabstands
- Standardprüfkörper: Fe 12×12×1 mm
Mechanische / elektrische Parameter
- Ausgang: NPN NC (normal geschlossen)
- Versorgungsspannung: DC 12–24 V
- Verdrahtung: DC Drei-Leiter
- Schutzart: IP67
- Anschluss: vergossenes Kabel (Länge: 2 m)
- Signaltyp: Schaltsignal
- Montage: Einbau
- Stromaufnahme: ≤15 mA
- Anzeige: gelbe Ausgangs-LED
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: innerhalb ±15 % der Nennspannung Änderung des Erfassungsabstands ≤ ±1 %
- Laststrom: ≤100 mA
- Isolationswiderstand: ≥50 MΩ (DC 500 V)
- Stoßfestigkeit: 500 m/s, 3× in X, Y, Z
- Sekundärspannung: AC 1000 V 50/60 Hz 1 min (aktive Teile / Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Doppelamplitude 1,5 mm, 2 h in X, Y, Z
- Gewicht: 65 g
Materialien & besondere Anforderungen
- Gehäuse: Messing, vernickelt
- Messfläche: PTFE (Teflon)
- Kabel: PVC
- Besondere Anforderung: Hochtemperaturbetrieb (Umgebung: 0–120 °C)
Zubehör
- Mutter ×2
- Innenzahn-Scheibe ×1
- Konformitätszertifikat
Anwendbare Umgebungen & empfohlene Anwendungen
- Betriebstemperaturbereich: 0–120 °C
- Empfohlene Anwendungsbeispiele: 3C-Elektronik, Parksysteme, Logistik & Lagerhaltung (Beispiele zur Orientierung)
Unterlagen & Zeichnungen
- Produktseite enthält Anschlussplan und Abmessungszeichnung für Hochtemperatur-Ausführung
- Verfügbar: Produktdokumentation (PDF) und 3D-Modell (STP)
Merkmale / Technische Daten
- Modell: CL12-RF2DN2/H
- Erfassungsabstand: 2 mm
- Gehäuseform: M12 zylindrisch
- Ausgang: NPN NC
- Versorgung: DC 12–24 V, drei Leiter
- Schutzart: IP67
- Kabellänge: 2 m
- Temperaturbereich: 0–120 °C
- Frequenz / Ansprechzeit: 800 Hz / 625 μs
- Materialien: vernickeltes Messinggehäuse, PTFE-Messfläche, PVC-Kabel
