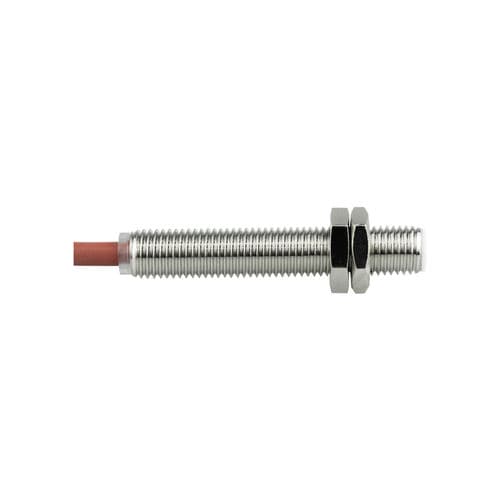

Induktiver Näherungssensor CL12-RF2DP1-HzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- PNP, mit Schaltfunktion
- Versorgungsspannung
- 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- für hohe Temperaturen
- Weitere Eigenschaften
- 3-Kabel, Hochtemperatur
- Messbereich
Max: 2 mm
(0,08 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 120 °C
(248 °F)Min: 0 °C
(32 °F)
Beschreibung
Produktname
Wesentliche Merkmale
Technische Daten
Mechanische / Elektrische Parameter
Anwendungsumgebung
Eigenschaften / Spezifikationen
- CL12-RF2DP1/H (CL12 Serie Näherungssensor)
Wesentliche Merkmale
- Produkttyp: Hochtemperatur
- Schaltabstand: 2 mm
- Gehäuseform: Zylindrisch
- Mesprinzip: Induktiv
- Größe: M12
- Ausgang: PNP NO (öffner)
Technische Daten
- Kabellänge: 2 m
- Detektionsrichtung: Vorne
- Schaltfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbares Objekt: Metall
- Spezialanforderung: Hochtemperaturbeständig
- Zubehör: Muttern ×2, Innenzahn-Unterlegscheibe ×1, Prüfbescheinigung
- Hysterese: Weniger als 10 % des Schaltabstands
- Standardziel: Eisen 12 × 12 × 1 mm
- Temperaturdrift: Innerhalb ±15 % im Bereich 0–120 °C bezogen auf +23 °C
- Materialien: Gehäuse Messing vernickelt; Messfläche Teflon; Kabel PVC
Mechanische / Elektrische Parameter
- Ausgang: PNP NO
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: DC Dreidraht
- Schutzart: IP67
- Anschluss: Vorgeformtes Kabel
- Signaltyp: Schaltsignal
- Schaltverhalten: Öffner
- Montage: Eingesenkt (Einbaulage)
- Stromaufnahme: <15 mA
- Anzeige: Gelbe Ausgangsanzeige
- Schutzschaltungen: Kurzschlussschutz, Überspannungsschutz
- Spannungseinfluss: Änderung des Schaltabstands ≤ ±1 % bei ±15 % Versorgungsspannungsänderung
- Laststrom: <100 mA
- Isolationswiderstand: >50 MΩ (DC 500 V), zwischen aktiven Teilen und Gehäuse
- Prüfspannung: AC 1000 V, 50/60 Hz, 1 min, zwischen aktiven Teilen und Gehäuse
- Stoßfestigkeit: 500 m/s, 3 Mal in X-, Y-, Z-Richtung
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, 2 h in X-, Y-, Z-Richtung
- Gewicht: 65 g
Anwendungsumgebung
- Betriebstemperatur: 0–120 °C
Eigenschaften / Spezifikationen
- Modell: CL12-RF2DP1/H
- Serie: CL12 Näherungssensor-Serie
- Schaltabstand: 2 mm (Standardziel: Eisen 12 × 12 × 1 mm)
- Messprinzip: Induktiv
- Bauform: M12 zylindrisch, versenkte Montage
- Ausgang: PNP normalerweise offen (NO), Schaltsignal
- Versorgung: DC 12–24 V, Dreidraht DC
- Schutz: IP67, Anschluss über vorgeformtes Kabel
- Betriebstemperatur: 0–120 °C (Hochtemperaturtyp)
- Frequenz / Ansprechzeit: 800 Hz / 625 μs
- Materialien: Gehäuse Messing vernickelt; Messfläche Teflon; Kabel PVC
- Zubehör: Muttern ×2, Innenzahn-Unterlegscheibe ×1, Prüfbescheinigung
- Gewicht: 65 g
