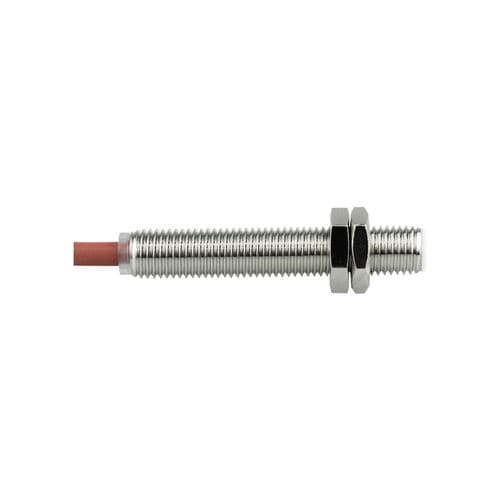

Induktiver Näherungssensor CL12-RF2DL1-HzylinderförmigM12mit Schaltfunktion
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M12
- Ausgangssignal
- mit Schaltfunktion, 2-Leiter
- Versorgungsspannung
- DC, 24 VDC, 12 VDC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- für hohe Temperaturen, hitzebeständig, IP67
- Weitere Eigenschaften
- kontaktlos, Hochtemperatur
- Messbereich
Max: 2 mm
(0,08 in)Min: 0 mm
(0 in)- Prozesstemperatur
Max: 120 °C
(248 °F)Min: 0 °C
(32 °F)
Beschreibung
Produktname
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Produktabbildungen
Merkmale / technische Highlights
- Modell: CL12-RF2DL1/H
- Serie: CL12 Näherungssensoren
Produktübersicht
- Typ: Hochtemperaturausführung
- Schaltabstand: 2 mm
- Gehäuse: zylindrisch (M12)
- Messprinzip: induktiv
- Bauform: M12 Gewinde
- Ausgang: DC 2‑Leiter, normalerweise offen (DC 2‑Leiter NO)
Technische Daten
- Kabellänge: 2 m
- Erfassungsrichtung: Vorderseite
- Arbeitsfrequenz: 800 Hz
- Ansprechzeit: 625 μs
- Erfassbares Ziel: Metallische Objekte
- Besonderheit: hochtemperaturbeständig
- Zubehör: 2 Muttern, 1 Innenzahn-Scheibe, Prüfbescheinigung
- Hysterese: < 10% des Schaltabstands
- Standardziel: Eisen 12×12×1 mm
- Temperaturdrift: innerhalb ±15% des Schaltabstands im Bereich 0 bis +120 °C (Referenz +23 °C)
- Materialien: Gehäuse: vernickelter Messing; Messefläche: PTFE (Teflon); Kabel: PVC
Mechanische / elektrische Parameter
- Ausgangsart: DC 2‑Leiter NO (zwei‑leitige DC‑Schaltung)
- Versorgungsspannung: DC 12–24 V
- Versorgungsart: 2‑Leiter DC
- Schutzart: IP67
- Anschluss: vorkonfektioniertes Kabel
- Signalart: Schaltsignal
- Schaltmodus: normalerweise offen
- Montage: bündig (eingebaut)
- Anzeige: gelbe Ausgangsanzeige
- Restspannung: ≤3 V (≤5 V ohne Polarität) bei 100 mA Last, 2 m Kabel
- Spannungseinfluss: ≤ ±1% Änderung des Schaltabstands bei ±15% Versorgungsspannungsabweichung
- Laststrom: 100 mA (bei 2 m Kabel)
- Isolationswiderstand: ≥50 MΩ (gemessen mit DC 500 V) zwischen aktiven Teilen und Gehäuse
- Schaltleistung: ≤100 mA
- Leckstrom: ≤0,8 mA
- Stoßfestigkeit: 500 m/s² in X/Y/Z, 3 mal
- Durchschlagfestigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, Doppelschwingweite 1,5 mm in X/Y/Z, 2 h
- Gewicht: 65 g
Betriebsumgebung
- Betriebstemperatur: 0–120 °C
Produktabbildungen
- Die Produktseite enthält das Schaltbild der Ausgänge und die Maßzeichnung als Montage‑ und Anschlussreferenz.
Merkmale / technische Highlights
- Hochtemperaturinduktiver Näherungssensor im zylindrischen M12‑Gehäuse
- Schaltabstand 2 mm, Standardziel Eisen 12×12×1 mm
- Betriebsspannung DC 12–24 V, 2‑Leiter DC, normalerweise offener Ausgang
- Schaltfrequenz 800 Hz, Ansprechzeit ca. 625 μs
- Schutzart IP67, Betriebstemperaturbereich 0–120 °C
- Gehäuse vernickeltes Messing, Messefläche PTFE, Kabel PVC; inklusive Muttern und Scheibe
