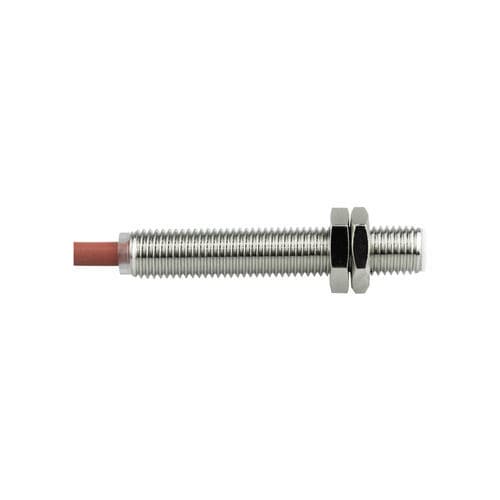

Induktiver Näherungssensor CL08-RF1AK1/HzylinderförmigM82-Leiter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Technologie
- induktiv
- Form
- zylinderförmig
- Durchmesser
- M8
- Ausgangssignal
- 2-Leiter
- Versorgungsspannung
- AC, 24 V AC, 220 V AC
- Installierung
- bündig
- Material
- Messing, PVC, PTFE
- Schutzart
- für hohe Temperaturen, IP67
- Weitere Eigenschaften
- Hochtemperatur
- Messbereich
0,1 cm
(0,04 in)- Prozesstemperatur
Min: 0 °C
(32 °F)Max: 120 °C
(248 °F)
Beschreibung
Produktübersicht
Hauptmerkmale
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Hinweise
- Serie: CL08 induktive Näherungssensoren
- Modell: CL08-RF1AK1/H
- Ausführung: Hochtemperatur
- Schaltabstand: 1 mm
- Gehäuseform: zylindrisch (M8)
- Messprinzip: induktiv
- Ausgang: AC 2‑Leiter, NO
Hauptmerkmale
- Kabellänge: 2 m
- Erfassungsrichtung: frontal
- Schaltfrequenz: 25 Hz
- Ansprechzeit: 20 ms
- Erfassbare Objekte: metallische Bauteile
- Spezialanforderung: hochtemperaturbetrieb
- Zubehör: 2 Muttern, 1 Zahnscheibe, Konformitätszertifikat
Technische Daten
- Hysterese: < 10% des Schaltabstands
- Referenzobjekt: Eisen 8×8×1 mm
- Temperaturdrift: ±15% im Bereich 0–120 °C gegenüber +23 °C
- Materialien: Gehäuse Messing, nikielbeschichtet; Messfläche PTFE; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: AC 2‑Leiter NO
- Versorgungsspannung: AC 24–220 V
- Versorgung: Wechselstrom, zwei Leiter
- Schutzart: IP67
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsart: normalerweise offen
- Montage: versenkt
- Anzeige: gelbe Ausgangs-LED
- Spannungseinfluss: Abstandsschwankung ≤ ±1% bei ±15% Versorgungsspannung
- Isolationswiderstand: ≥50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
- Schaltvermögen: 5–200 mA
- Leckstrom: ≤1,7 mA
- Stoßfestigkeit: 500 m/s², X/Y/Z, 3 Schläge
- Prüffestigkeit: AC 1000 V 50/60 Hz, 1 min zwischen aktiven Teilen und Gehäuse
- Vibrationsfestigkeit: 10–55 Hz, doppelte Amplitude 1,5 mm, X/Y/Z, 2 h
- Gewicht: 50 g
Betriebsumgebung
- Betriebstemperatur: 0–120 °C
Hinweise
- Referenzobjekt, Hysterese und Temperaturdrift sind vor Ort unter realen Einsatzbedingungen zu prüfen
