Induktiver Näherungssensor CL08-RN2DL1/H
zylinderförmigM8digital

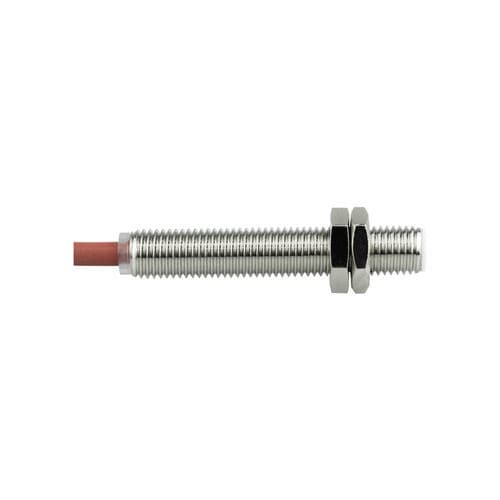

Induktiver Näherungssensor - CL08-RN2DL1/H - CHANKO SENSOR - zylinderförmig / M8 / digital
Induktiver Näherungssensor - CL08-RN2DL1/H - CHANKO SENSOR - zylinderförmig / M8 / digital
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Technologie
induktiv
Form
zylinderförmig
Durchmesser
M8
Ausgangssignal
mit Schaltfunktion, digital, 2-Leiter
Versorgungsspannung
DC, 24 VDC, 12 VDC
Installierung
nichtbündig
Material
Messing, PVC, PTFE
Weitere Eigenschaften
Hochtemperatur
Messbereich

0,2 cm
(0,08 in)

Prozesstemperatur

Max: 120 °C
(248 °F)

Min: 0 °C
(32 °F)

Beschreibung

Übersicht
  • Serie: Näherungssensoren CL08
  • Modell: CL08-RN2DL1/H
  • Typ: Hochtemperaturausführung
  • Schaltabstand: 2 mm
  • Gehäuse: zylindrisch, M8
  • Erfassungsprinzip: induktiv
  • Ausgang: DC 2-Leiter, normalerweise geöffnet (NO)


Technische Daten
  • Kabellänge: 2 m
  • Erfassungsrichtung: frontal
  • Ansprechfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Erfassbares Ziel: Metall
  • Besonderheit: hitzebeständig
  • Lieferumfang: 2 Muttern, 1 Innenzahnscheibe, Prüfzertifikat
  • Schaltpunkt-Hysterese: <10 % des Schaltabstands
  • Referenzziel: Eisen 8×8×1 mm
  • Temperaturdrift: ±15 % des Schaltabstands im Bereich 0–+120 °C (Referenz +23 °C)
  • Materialien: Gehäuse Messing vernickelt; Messfläche PTFE; Kabel PVC


Mechanische / elektrische Parameter
  • Ausgangsart: DC 2-Leiter NO
  • Versorgungsspannung: DC 12–24 V
  • Versorgungsart: 2-Leiter DC
  • Schutzart: IP67
  • Anschluss: vormontiertes Kabel
  • Signaltyp: Schaltsignal
  • Arbeitsweise: normalerweise offen
  • Montage: nicht bündig
  • Anzeige: gelbe Ausgangs-LED
  • Restspannung: unter 3 V (unter 5 V unpolarisiert) bei 100 mA, 2 m Kabel
  • Spannungseinfluss: ±1 % Änderung der Schaltweite bei ±15 % Versorgungsschwankung
  • Laststrom: bis 100 mA (2 m Kabel)
  • Isolationswiderstand: ≥50 MΩ (DC 500 V) zwischen aktiven Teilen und Gehäuse
  • Schaltvermögen: <100 mA
  • Leckstrom: ≤0,8 mA
  • Stoßfestigkeit: 500 m/s² in X/Y/Z, 3 Messungen
  • Isolationsprüfung: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
  • Vibrationsfestigkeit: 10–55 Hz Doppelamplitude 1,5 mm X/Y/Z 2 h
  • Gewicht: 50 g


Betriebsumgebung
  • Betriebstemperatur: 0–120 °C


Zubehör
  • Mutter ×2
  • Innenzahn-Scheibe ×1
  • Prüfzertifikat


Eigenschaften / Kurzfassung
  • Modell: CL08-RN2DL1/H (CL08-Serie)
  • Erfassungsart: induktiv
  • Schaltabstand: 2 mm (Referenzziel: Eisen 8×8×1 mm)
  • Gehäusematerial: Messing vernickelt; Messfläche: PTFE; Kabel: PVC
  • Arbeitstemperatur: 0–120 °C (Hochtemperaturtyp)
  • Schutzart: IP67
  • Versorgung: DC 12–24 V, 2-Leiter
  • Ausgang: DC 2-Leiter, NO, Schaltsignal, Strom ≤100 mA
  • Ansprechfrequenz / Zeit: 500 Hz / 1 ms
  • Montage: nicht bündig, vormontiertes Kabel, gelbe Ausgangsanzeige
