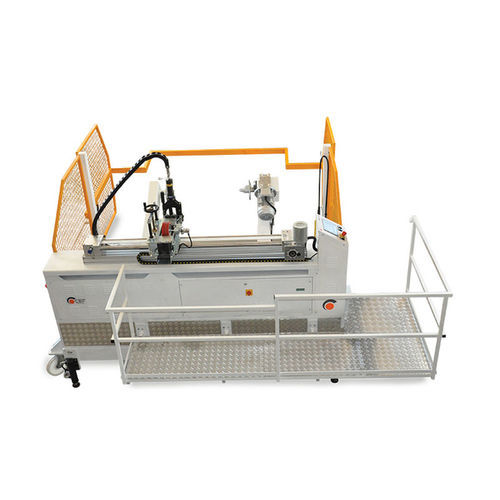

Spulmaschine für Kabel RRM 2600Q60

manuellelektrischmit Messmaschine

Beschreibung
Leistungsstarke Aufwickelmaschine mit verstärktem Rahmen, entwickelt zum Aufwickeln und Messen von Kabeln großer Querschnitte. Mobile Spannarme und robuste Konstruktion sorgen für Stabilität bei schweren Einsätzen und ermöglichen gleichbleibende Wickelleistungen sowie sichere Handhabung.

Technische Daten
Modell: RRM 2600Q60
Codes: 0900.2600Q60
Abmessungen (mm): 4391 x 2711 x 3911
Gewicht (kg): 1965

Trommel
Durchmesser der Spannkegel (mm): 80
Max. Trommeldurchmesser (mm): 2600
Min. Trommelbreite (mm): 500
Max. Trommelbreite (mm): 1450
Max. Trommelbelastung (kg): 6000
Hub: Elektro-hydraulisch

Antrieb
Geschwindigkeit (U/min): 0–56
Spannung (V): 380
Leistung: 3
Spannungssystem: Elektrisch
Schichtung: Manuell
Messgerät: Specialone cod. 0121
Min. Kabeldurchmesser (mm): 3
Max. Kabeldurchmesser (mm): 120

Merkmale der Aufwickelmaschine

• Mobile Spannarme der Trommeln mit Ziehplatten zur Trommelführung, elektrisch von einer Bedienpult gesteuert;
• Trommelhub mittels elektro-hydraulischer Pumpe, gesteuert vom Bedientableau;
• Schutzabdeckungen gemäß CE-Norm;
• Fahrwagen mit 4 Rollen, davon 2 lenkbar;
• 4 elektro-hydraulische Zylinder zur Stabilisierung der Maschine am Boden.

Merkmale des Messgeräts

• Messgerät für Rundkabel mit Durchmesser 3 bis 120 mm (Fehlerbereich ±1–2%);
• Gummibeschichtetes Messrad für bessere Haftung und verbesserte Messung;
• Mechanischer Längenmesser mit manueller Rückstellung;
• Manuelle Schichtung des Kabels mittels Führungen und Gleitern;
• Schichtungs-Handrad auf der Bedienerseite der Maschine gemäß Arbeitsschutzbestimmungen.

Elektrische Merkmale

• Stromversorgung: 380 V – 50 Hz;
• Drehzahlregelung mit Wechselrichter und Potentiometer von 0 bis 56 U/min;
• Getriebemotor: 4 kW;
• Bedienfeld mit Schaltknöpfen und Kontrollleuchten;
• Digitalzähler zur Längen-Vorwahl und automatischem Stopp.

Technische Spezifikationen

• Modell: RRM 2600Q60
• Codes: 0900.2600Q60
• Abmessungen (mm): 4391 x 2711 x 3911
• Gewicht: 1965 kg
• Max. Trommeldurchmesser: 2600 mm
• Trommelbreite: 500 – 1450 mm
• Max. Trommelbelastung: 6000 kg
• Hub: elektro-hydraulisch
• Geschwindigkeit: 0 – 56 U/min
• Stromversorgung: 380 V – 50 Hz
• Motorleistung: 3
• Messgerät: Specialone cod. 0121 (3–120 mm)
