Wickler für Kabel RRM 1600Q20

manuellelektrischmotorisiert

Beschreibung

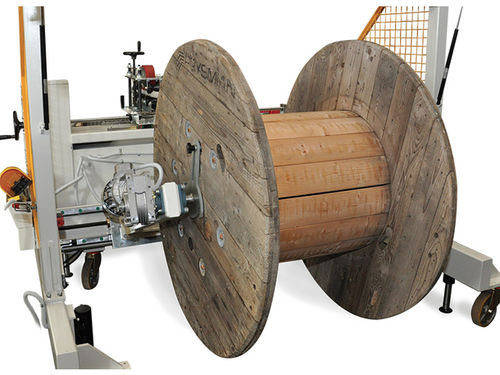

Industrielle Aufwickelmaschine zum Handling und Aufwickeln großer Kabeltrommeln. Kompakte Abmessungen und stabiler Rahmen sorgen für konstante Wickelvorgänge. Bewegliche Spannarme und elektro-hydraulische Hebevorrichtung erleichtern sicheres Be- und Entladen schwerer Trommeln.

Technische Daten
Modell: RRM 1600Q20
Code: 0900.1600Q20
Abmessungen (mm): 2380x1640x2470
Gewicht (kg): 831

Trommel
Durchmesser Spannkonen (mm): 80
Max. Trommeldurchmesser (mm): 1600
Trommelbreite min (mm): 500
Trommelbreite max (mm): 1150
Max. Trommelbelastung (kg): 2000
Hebung: Elektro-hydraulisch

Antrieb
Geschwindigkeit (U/min): 0–70
Spannung (V): 380
Leistung (kW): 2,2
Spannungssystem: Elektrisch
Schichtung: Manuell
Messgerät: Supermetal cod. 0120
Kabel min (mm): 3
Kabel max (mm): 60

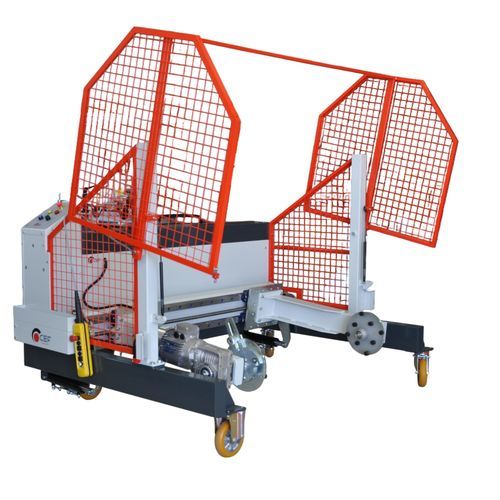

Merkmale der Aufwickelmaschine

• Bewegliche Spannarme mit Antriebsplatten zum Ziehen der Trommeln, elektrisch bedienbar über Bedientaster;
• Trommelhub über elektro-hydraulische Pumpe, steuerbar vom Bedientaster;
• Schutzabdeckungen nach CE-Norm;
• Wagen mit 4 Rädern, davon 2 lenkbar mit Bremse zur Maschinenverlagerung.

Merkmale des Messgeräts

• Messgerät für Rundkabel mit Durchmesser 3–60 mm (Fehlergrenze ca. ±1–2%);
• Gummibeschichtetes Messrad für besseren Grip und genauere Messung;
• Mechanischer Zähler mit manuellem Rückstellmechanismus;
• Manuelle Schichtung mittels Führungen und Gleitplatten;
• Schichtungsgriff auf Bedienerseite gemäß Sicherheitsvorschriften.

Elektrische Merkmale

• Versorgung: 380 V – 50 Hz;
• Geschwindigkeitsregelung über Umrichter und Potentiometer: 0–70 U/min;
• Getriebemotor: 2,2 kW;
• Bedienfeld mit Tastern und Anzeigeleuchten;
• Multifunktionsgriff für Schichtung mit Starttaste und RPM-Potentiometer.

Optionen

• COD. 5314 – AUTOMATISCHER TOUCH-SCHICHTER 4”: Automatisiert Schichtung, Längenstopp und Funktionen über Siemens 4” Touchscreen;
• COD. 5312 – AUTOMATISCHER TOUCH-SCHICHTER 7”: Siemens 7” Touchscreen Version;
• COD. 5317 – FERNWARTUNGS-KIT: Unterstützung bei Programmfunktionen und elektrischen Fehlern;
• COD. 6315 – STANDZYLINDER FÜR MASCHINE: 2 Zylinder zur Bodenfixierung der Maschine;
• COD. 6311-S85 – ELEKTRO-HYDRAULISCHE SCHERE: Zum Schneiden von Kabeln bis 60 mm Durchmesser;
• COD. 0157 – STROMVERSORGUNGS-ABSTÜTZUNG: Zur oberen Stromzuführung der Maschine;
• COD. 6285-1000 – SCHNELLAUFROLLER;
• COD. 6281 – WELLENACHSE FÜR KLEINE SPULEN;
• COD. 5M13 – LINDE MASCHINENZUG: Akku-betrieben zur einfachen Verlagerung der Maschine und weiterer Geräte.

Technische Spezifikationen

• Modell: RRM 1600Q20
• Code: 0900.1600Q20
• Abmessungen: 2380x1640x2470 mm
• Gewicht: 831 kg
• Durchmesser Spannkonen: 80 mm
• Max. Trommeldurchmesser: 1600 mm
• Trommelbreite min: 500 mm
• Trommelbreite max: 1150 mm
• Max. Trommelbelastung: 2000 kg
• Hebung: Elektro-hydraulisch
• Geschwindigkeit: 0–70 U/min
• Versorgung: 380 V – 50 Hz
• Motorleistung: 2,2 kW
• Spannungssystem: Elektrisch
• Schichtung: Manuell
• Messgerät: Supermetal cod. 0120
• Kabelbereich: 3–60 mm
