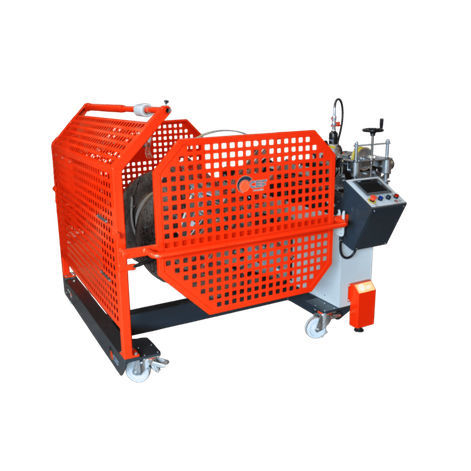

Wickelmaschine für Draht WIRE 1200Q13

für Kabelfür Spulenmanuell

Beschreibung
Eine einzige Maschine zum Fertigen von Knäueln und Spulen. Ihre Vielseitigkeit erlaubt die Verarbeitung eines breiten Spektrums an Kabeln, Seilen und Schläuchen. Die Maschine ermöglicht einem einzelnen Bediener die täglichen Mess- und Lagerarbeiten in einem Kabellager.

Technisches Datenblatt
Modell: WIRE 1200Q13
Codes: 0800.1200Q13
Abmessungen mm: 2100x1515x2100
Gewicht Kg: 560

Spule
Durchmesser Wickelwelle mm: 76
Spulen – maximaler Durchmesser mm: 1250
Spulen – minimale Breite mm: 400
Spulen – maximale Breite mm: 750
Spulen – maximale Tragfähigkeit kg: 1300
Heben: Manuell

Antrieb
Geschwindigkeit RPM: 0/70
Spannung: 220 V
Leistung: 1,1 kW
Messgerät: Supermetal cod. 0120
Schichtung: Manuell
Kabel Mindestdurchmesser mm: 3
Kabel Höchstdurchmesser mm: 60

Bedienfeld-Eigenschaften

• Stromversorgung 220 V – 50 Hz (380V mit automatischer Schichtung)
• Geschwindigkeitsregelung über Frequenzumrichter und Potentiometer von 0 bis 70 U/min
• Getriebemotor 1,1 kW
• Bedienfeld mit Drucktasten und Kontrollleuchten
• Doppelte Multifunktionsgriffe (Knäuelseite und Spulenseite) für Schichtung, Starttaste und RPM-Potentiometer

Knäuelspindel
Kompatible Modelle: WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (gleiche Knäuelspindel)
Kapazität Kg: 150
Raddurchmesser mm: 960
Kerndurchmesser minimal mm: 325
Kerndurchmesser maximal mm: 500
Kernbreite minimal mm: 120
Kernbreite maximal mm: 245

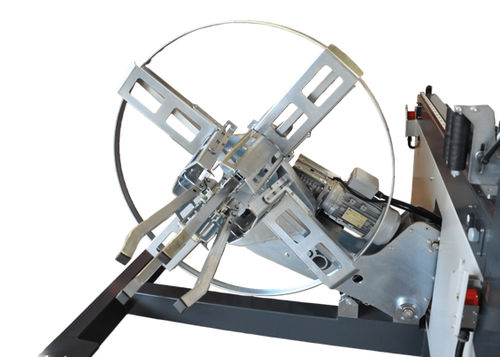

Eigenschaften Schnell-Knäuelspindel

• Knäuelspindel bereits in die Maschine integriert
• Spindel mit einziehbaren Hebeln für schnelle Entfernung des Knäuels
• Zylindrischer Wickelkern und konischer Entnahmekern zur Erleichterung der Knäuelentnahme
• Welle mit Kegeln für kleine Spulen (Welldurchmesser 30 mm für kleine Spulen mit Stahlkegeln)

Eigenschaften der Wickelmaschine

• Stahlwelle mit Kegeln
• Sperrkegel der Spule mit Handgriff für schnelles Festziehen
• Spulenladung durch Einführen der Welle in das Spulenloch beim Verschieben der Maschine
• Spulenhebung mit manueller Handhydraulikpumpe
• Wagen mit 4 Rädern, davon 2 lenkbar mit Bremse
• Schutzverkleidungen nach CE-Normen

Eigenschaften Messgerät

• Messgerät für runde Kabel mit Durchmesser von 3 bis 60 mm (Fehlerbereich +1–2 %)
• Messrad mit Gummibeschichtung für besseren Grip und genauere Messung
• Mechanischer Zählwerk mit manueller Rückstellung
• Manuelle Kabelschichtung mittels Führungen und Gleitflächen
• Schichtungsgriff für Bediener an den Maschinenseiten, gemäß Arbeitsschutzvorschriften
• Bei den Modellen WIRE 1200Q9 und WIRE 1200Q13 ist das Messgerät Supermetal cod. 120 für Durchmesser 3 bis 60 mm integriert

Kleine Spule
Welle mm: 30
Spulen – maximaler Durchmesser mm: 600
Max. Breite mm: 400
Max. Gewicht Kg: 150

Optionen
COD. 5314 – AUTOMATISCHER SCHICHTER TOUCH 4”: automatisiert Kabelschichtung, Maßstopp und Funktionen über Siemens 4” Touchscreen
COD. 5312 – AUTOMATISCHER SCHICHTER TOUCH 7”: automatisiert Kabelschichtung, Maßstopp und Funktionen über Siemens 7” Touchscreen
COD. 5317 – FERNWARTUNGS-KIT: Kit zur Unterstützung bei Programmfunktionen und elektrischen Fehlern
COD. 6315 – ZYLINDER ZUR MASCHINENEXTRAPOSITION: n.2 Zylinder zur Fixierung der Maschine am Boden
COD. 6311 – ELEKTRO-HYDRAULIK-AGGREGAT ZUM SPULENHEBEN
COD. 6311-S85 – ELEKTRO-HYDRAULISCHE SCHERE: zum Schneiden von Kabeln bis 60 mm Durchmesser
COD. 0158 – WERKZEUGKASTEN- UND SCHELLE-HALTER-KIT
COD. 0159 – AUSZIEHBARES KIT
COD. 0162 – PAAR KEGEL FÜR KLEINE SPULEN (für Welle Ø 30 mm, Spulen bis Ø 600 mm)
COD. 0160 – VERGRÖßERUNGEN FÜR SPINDEL: n.4 Vergrößerungen zur Herstellung von Knäueln mit Innen-Ø 500 mm
COD. 5M13 – LINDE MASCHINENZUGGERÄT: akkubetrieben, zur Erleichterung der Maschinenmanövrierung

Technische Merkmale / Spezifikationen

• Modell: WIRE 1200Q13
• Codes: 0800.1200Q13
• Abmessungen mm: 2100x1515x2100
• Gewicht: 560 Kg
• Standardspannung: 220 V (50 Hz) - 380V möglich mit automatischer Schichtung
• Leistung Getriebemotor: 1,1 kW
• Geschwindigkeit: 0–70 RPM (Variation über Frequenzumrichter und Potentiometer)
• Durchmesser Wickelwelle: 76 mm
• Spulen max Ø: 1250 mm; Breite 400–750 mm; max. Tragfähigkeit 1300 Kg
• Integriertes Messgerät: Supermetal (cod. 0120 / cod. 120) für Durchmesser 3–60 mm
• Bearbeitbares Kabel: Durchmesser 3–60 mm
• Spulenhebung: manuell (elektro-hydraulische Einheit optional)
• Wagen mit Rädern (2 lenkbar mit Bremse)
• Sicherheit: Schutzvorrichtungen nach CE-Normen
