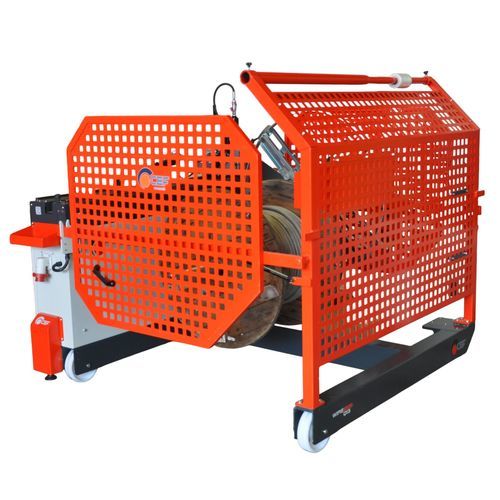

Spulmaschine für Kabel WIRE 1200Q9

RohrDrahtelektrisch

Beschreibung
Eine Maschine zum Wickeln von Matten (Madejas) und zum Aufspulen von Rollen. Ihre Vielseitigkeit ermöglicht die Verarbeitung eines breiten Spektrums an Kabeln, Seilen und Schläuchen. Konzipiert, damit ein Bediener die täglichen Messungen und die Handhabung im Kabellager durchführen kann.

Technisches Datenblatt
Modell: WIRE 1200Q9
Code: 0800.1200Q9
Abmessungen mm: 2100 x 1515 x 2100
Gewicht Kg: 550

Spule
Wickelwellen-Durchmesser mm: 60
Spulen – max. Durchmesser mm: 1250
Spulen – min. Breite mm: 400
Spulen – max. Breite mm: 750
Spulen – max. Tragfähigkeit kg: 900
Heben: Manuell

Antrieb
Drehzahl RPM: 0/70
Spannung: 220 V
Leistung: 1,1 kW
Messgerät: Supermetal cod. 0120
Schichtung: Manuell
Kabel Mindestdurchmesser mm: 3
Kabel Maximaldurchmesser mm: 60

Eigenschaften Bedienfeld

• Netzversorgung 220 V – 50 Hz (380 V bei automatischer Schichtung)
• Drehzahlregelung mit Inverter und Potentiometer von 0 bis 70 U/min
• Untersetzungsgetriebemotor 1,1 kW
• Bedienfeld mit Drucktasten und Kontrollleuchten
• Doppel-Griff multifunktional (Matassen- und Spulenseite) für Schichtung, Starttaste und Drehzahlpotentiometer

Matassen-Wickelwelle
WIRE 1001Q7 – WIRE 1200Q9 – WIRE 1200Q13 (gleiche Matassen-Wickelwelle)
Tragfähigkeit Kg: 150
Raddurchmesser mm: 960
Kern Mindestdurchmesser mm: 325
Kern Maximaldurchmesser mm: 500
Kern Mindestbreite mm: 120
Kern Maximalbreite mm: 245

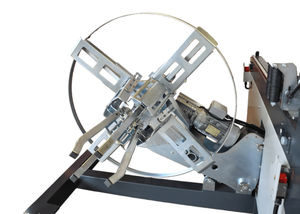

Merkmale Schnell-Matassenwelle

• Matassenwelle bereits in die Maschine integriert
• Welle mit einziehbaren Hebeln für schnelle Entfernung der Matasse
• Zylindrischer Wickelkern und konischer Entnahmekern zur Erleichterung der Matassenentnahme
• Welle mit Kegeln für kleine Spulen (bei Verwendung der 30 mm Welle mit Stahlkegeln)

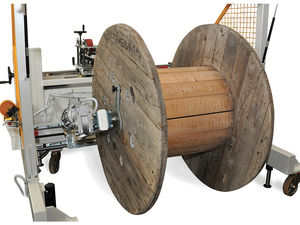

Eigenschaften der Bobiniermaschine

• Stahlwelle mit Kegeln
• Spulen-Arretierkegel mit Griff für schnelle Fixierung
• Spulenladung durch Einführen der Welle in das Spulenloch nach Versetzen der Maschine
• Spulenhebung mittels manueller Hydraulikpumpe
• Fahrwagen mit 4 Rädern, davon 2 lenkbar mit Bremse
• Schutzverkleidungen nach CE-Normen

Eigenschaften des Messgeräts

• Messgerät für Rundkabel mit Durchmesser von 3 bis 50 mm (Fehlergrenze ±1–2%)
• Messrad mit Gummibeschichtung für bessere Haftung und Messgenauigkeit
• Mechanischer Zähler mit manueller Rückstellung
• Manuelle Kabelschichtung mittels Führungen und Gleitflächen
• Schichtungsgriff für Bediener an der Maschinenseite, konform mit Unfallverhütungsvorschriften
• Bei den Modellen WIRE 1200Q9 und WIRE 1200Q13 ist das Messgerät Supermetal cod. 120 für Durchmesser von 3 bis 60 mm integriert

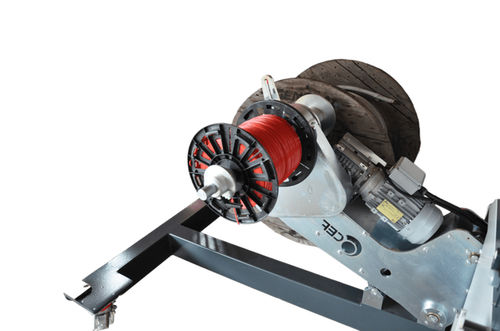

Kleine Spule
Welle mm: 30
Spulen – max. Durchmesser mm: 600
Max. Breite mm: 400
Max. Gewicht Kg: 150

Optionales

• COD. 5314 – AUTOMATISCHER SCHICHTER TOUCH 4”: automatisiert Kabelschichtung, Längenstopp und Funktionen über Siemens 4” Touchscreen
• COD. 5312 – AUTOMATISCHER SCHICHTER TOUCH 7”: analoge Funktion mit Siemens 7” Touchscreen
• COD. 5317 – FERNWARTUNGS-KIT: Kit zur Unterstützung bei Programmfunktionen und elektrischen Fehlern
• COD. 6315 – ZYLINDER FÜR MASCHINENABSTELLUNG: 2 Zylinder zur Abstützung der Maschine am Boden
• COD. 6311 – ELEKTRO-HYDRAULIKAGGREGAT FÜR SPULENHEBUNG
• COD. 6311-S85 – ELEKTRO-HYDRAULISCHE SCHERE: zum Schneiden von Kabeln bis 60 mm Durchmesser
• COD. 0158 – WERKZEUGKASTEN- UND SCHELLENHALTER-KIT
• COD. 0159 – ERWEITERUNGS-KIT
• COD. 0162 – PAAR KONEN FÜR KLEINE SPULEN: für Welle Ø 30 mm bis Ø 600 mm
• COD. 0160 – SPULENVERBREITERER: 4 Verbreiterer für Matassen mit Innen-Ø 500 mm
• COD. 5M13 – LINDE MASCHINENZUG: zum erleichterten Verfahren der Maschine (mit Batterie)

Technische Merkmale / Spezifikationen

• Modell: WIRE 1200Q9
• Code: 0800.1200Q9
• Abmessungen: 2100 x 1515 x 2100 mm
• Gewicht: 550 kg
• Spulenkapazität: bis 900 kg (max. Durchmesser 1250 mm)
• Geschwindigkeit: 0–70 RPM (Inverter + Potentiometer)
• Standardversorgung: 220 V – 50 Hz (Option 380 V für automatische Schichtung)
• Motornennleistung: 1,1 kW
• Integriertes Messgerät: Supermetal (cod. 0120 / 120 für erweiterte Versionen), misst Kabel von 3 bis 60 mm
• Spulenhebegerät: manuell (manuelle Hydraulikpumpe für Spule)
