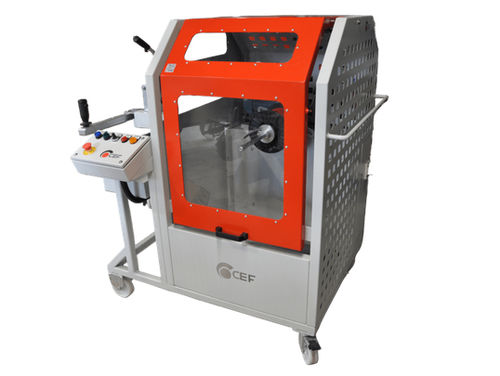

Auf- und Abwickelgerät / Elektrokabel 0419

Spulefür KabelStrang

Beschreibung
Elektrische Aufwickelmaschine geeignet zum Aufwickeln von Kleinstspulen. Die Abwickelwelle ermöglicht das Entnehmen des Kabels von Spulen. Durch ihre Drehzahl werden die Produktionszeiten erheblich reduziert.

Technische Daten
Modell: 0419
Abmessungen mm: 1400X1400X1030
Gewicht Kg: 150

Eigenschaften der Aufwickelmaschine

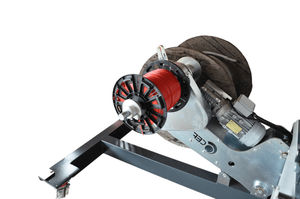

• Welle aus Stahl mit Zentrierspitzen für Spulen
• Wagen mit 4 Rädern, davon 2 lenkbar mit Bremse
• Schutzhauben nach CE-Norm

Technische Daten Aufwickler
Welle mm: 20
Spulen – Max. Durchmesser mm: 600
Spulen – Min. Durchmesser mm: 100
Spulen – Max. Breite mm: 350
Spulen – Max. Tragfähigkeit kg: 70

Technische Daten (Elektrisch und Mechanisch)
Drehzahl U/min: 0/70
Spannung V: 220
Leistung kW: 0,37
Zähler: COD. 0110
Schichtung: Manuell
Kabel – Min. Durchmesser mm: 2
Kabel – Max. Durchmesser mm: 30

Elektrische Eigenschaften

• Stromversorgung 220 V – 50 Hz
• Drehzahlregelung mit Frequenzumrichter und Potentiometer von 0 bis 70 U/min
• Getriebemotor 0,37 kW
• Bedienfeld mit Tasten und Kontrollleuchten
• Multifunktionsgriff für Schichtung mit Starttaste und Drehzahlpotentiometer

Eigenschaften der Abwickelwellenhalterung

• 2 ausziehbare Arme zur Aufnahme der abzuwickelnden Spule mit Buchsen aus Delrin
• Integrierte Welle mit Aluminiumkegeln für Spulen

Eigenschaften des Zählers

• Zähler für runde Kabel mit Durchmesser von 2 bis 30 mm (Fehlerbereich ±1–2 %)
• Metrische Messrolle mit Gummibeschichtung für besseren Grip und genauere Messung
• Mechanischer Zähler mit manueller Rückstellung
• Manuelle Kabelschichtung mittels Führungen und HIWIN-Gleitern für besseren Lauf und höhere Beständigkeit

Zubehör / Optionen auf der Seite aufgeführt
CODE 6260.0600: Herausziehbare Raddornspule zur Herstellung von Kabelknäueln
CODE 0419.001: Integrierte hintere Halterung mit Welle komplett mit Zentrierkegeln zum Abwickeln von Kabelspulen. Max. Spulendurchmesser 600 mm, Kapazität 100 Kg.

Eigenschaften / technische Spezifikationen

• Modell: 0419
• Bezeichnung: DOUBLE
• Abmessungen (mm): 1400 x 1400 x 1030
• Gewicht: 150 Kg
• Hauptwelle: 20 mm
• Spulendurchmesser: min 100 mm – max 600 mm
• Spulenbreite: max 350 mm
• Spulenbelastung: max 70 Kg (optionale hintere Halterung 100 Kg)
• Drehzahl: 0–70 RPM (Frequenzumrichter)
• Stromversorgung: 220 V – 50 Hz
• Motorleistung: 0,37 kW
• Kabellängenmessbereich: Durchmesser 2–30 mm
