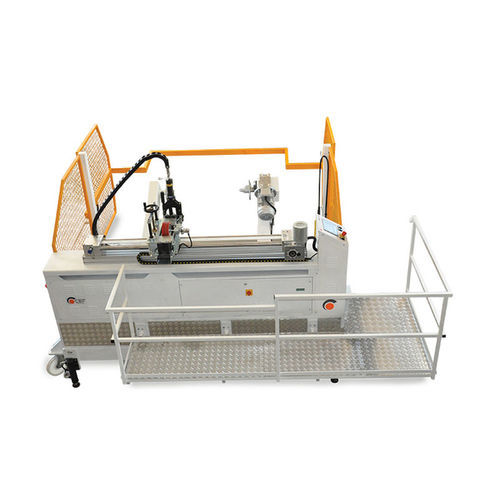

Spulmaschine für Kabel RRM 2200Q40

motorisiertelektrischfür Intensiveinsatz

Beschreibung
Schwere Aufwickelmaschinen, konzipiert für das Aufwickeln und Messen von Kabeln großer Querschnitte. Verstärkte Konstruktion und leistungsfähige, verstellbare Spannarme sorgen für maximale Stabilität bei anspruchsvollen Einsätzen und gewährleisten hohe Leistung sowie Arbeitssicherheit.

Technische Daten
Modell: RRM 2200Q40
Codes: 0900.2200Q40
Maße mm: 3350x2031x2178
Gewicht Kg: 1550

Spule
Durchmesser Spannkegel mm: 80
Spulen – maximaler Durchmesser mm: 2200
Spulen – minimale Breite mm: 500
Spulen – maximale Breite mm: 1450
Spulen – maximale Tragfähigkeit kg: 4000
Hub: Elektro‑hydraulisch

Antrieb
Geschwindigkeit: 0–56 U/min
Spannung: 380 V
Leistung: 3 kW
Spannungssystem: Elektrisch
Schichtung: Manuell
Messgerät: Specialone cod. 0121
Kabel min. mm: 3
Kabel max. mm: 120

Eigenschaften der Aufwickelmaschine:

• Verstellbare Spannarme für die Spule mit Platten zum Antrieb der Spulen, elektrisch gesteuert über Bedienpult
• Spulenhub über elektrohydraulische Pumpe, gesteuert vom Bedienpult
• Schutzabdeckungen gemäß CE‑Norm
• Fahrwagen mit 4 Rädern, davon 2 lenkbar
• 4 elektrohydraulische Zylinder zur Bodenstabilisierung der Maschine

Eigenschaften des Messgeräts:

• Messgerät für runde Kabel mit Durchmesser 3 bis 120 mm (Fehlertoleranz +1–2%)
• Messrad mit Gummibeschichtung für besseren Grip und genauere Messung
• Mechanischer Zähler mit manueller Nullstellung
• Manuelle Kabelschichtung mittels Führungen und Gleitflächen
• Schichtungs-Handrad auf der Maschinenseite für den Bediener, gemäß Sicherheitsvorschriften

Elektrische Merkmale:

• Stromversorgung 380 V – 50 Hz
• Drehzahlregelung mit Inverter und Potentiometer von 0 bis 56 U/min
• Getriebemotor 3 kW
• Bedienfeld mit Drucktasten und Kontrollleuchten
• Digitaler Zähler zur Längen-Vorwahl und automatischem Stopp

Technische Spezifikationen

• Modell: RRM 2200Q40
• Code: 0900.2200Q40
• Abmessungen: 3350 x 2031 x 2178 mm
• Gewicht: 1550 Kg
• Durchmesser Spannkegel: 80 mm
• Spulenmax. Durchmesser: 2200 mm
• Spulenbreite min/max: 500 / 1450 mm
• Max. Spulenlast: 4000 kg
• Hub: elektrohydraulisch
• Geschwindigkeit: 0–56 U/min
• Stromversorgung: 380 V – 50 Hz
• Motorleistung: 3 kW
• Spannung: elektrisch
• Schichtung: manuell (mit Führungen und Gleitflächen)
• Messgerät: Specialone cod. 0121 (für Kabel 3–120 mm, Genauigkeit +1–2%)
• Kabeldurchmesserbereich: 3–120 mm
