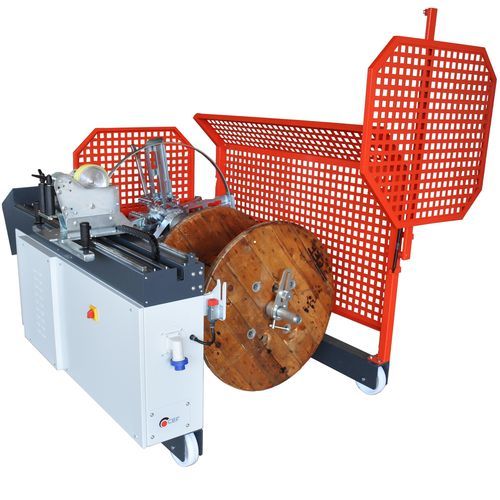

Wickelmaschine für Kabel WIRE 1001Q7

für DrahtRohrmanuell

Beschreibung

Eine einzige Maschine zum Konfektionieren von Ringen und Spulen/Trommeln. Ihre Vielseitigkeit ermöglicht die Handhabung einer breiten Palette an Kabeln, Seilen und Schläuchen/Rohrleitungen. Diese Maschine ermöglicht es einem einzigen Bediener, die täglichen Messungen eines Kabellagers durchzuführen.

Merkmale / technische Daten

Modell: WIRE 1001Q7
Code: 0800.1001Q7
Abmessungen (mm): 2100 x 1515 x 2100
Gewicht (Kg): 535
Spannung: 220 V (380 V optional mit automatischer Changierung)
Motorleistung: 1,1 kW
Geschwindigkeit: 0 – 70 U/min (mit Frequenzumrichter)
Spulen/Trommeln: maximaler Durchmesser 1000 mm, Breite 400–750 mm, max. Tragfähigkeit 700 kg
Kleine Spule: Welle Ø 30 mm, maximaler Spulendurchmesser 600 mm, maximale Breite 400 mm, max. Gewicht 150 kg
Ringhaspel: Tragfähigkeit 150 kg, Raddurchmesser 960 mm, Kern Ø 325–500 mm, Kernbreite 120–245 mm
Messgerät: Metal Medium Cod. 0111
Verarbeitbares Kabel: Durchmesser 3–50 mm
Spulenhebung: manuell (manuell-hydraulisch für die Wickelmaschine; optional elektrohydraulisches Aggregat)

Merkmale der Wickelmaschine

• Stahlwelle mit Konen
• Spulenspannkonus mit Griff für schnelles Spannen
• Spulenbeladung durch Einführen der Welle in die Spulenbohrung durch Verschieben der Maschine
• Spulenhebung mit manueller Hydraulikpumpe
• Fahrgestell komplett mit 4 Rädern, davon 2 lenkbar mit Bremse
• Schutz durch Schutzabdeckungen nach CE-Normen

Merkmale des Schaltschranks/der Steuerung

• Versorgung 220 V – 50 Hz (380 V mit automatischer Changierung)
• Geschwindigkeitsregelung mit Frequenzumrichter und Potentiometer von 0 bis 70 U/min
• Getriebemotor 1,1 Kw
• Bedienfeld mit Steuertasten und Kontrollleuchten
• Doppelter Multifunktionsgriff (Ring-Seite und Spulen-Seite) für Changierung, Starttaste und Drehzahl-Potentiometer

Merkmale des Messgeräts

• Messgerät für Rundkabel mit Durchmesser von 3 bis 50 mm (Fehlerspanne + 1-2 %)
• Gummierte Messrolle für besseren Halt und genauere Messung
• Mechanischer Meterzähler mit manueller Nullstellung
• Manuelle Kabel-Changierung mittels Führungen und Gleitschuhen
• Griff für Changierung mit Bediener an den Maschinenseiten, gemäß Unfallverhütungsvorschriften

Spule/Trommel
Durchmesser der Wickelwelle mm: 50
Spulen – maximaler Durchmesser mm: 1000
Spulen – Mindestbreite mm: 400
Spulen – maximale Breite mm: 750
Spulen – Max. Tragfähigkeit kg: 700
Hebung: Manuell

Ringhaspel
Tragfähigkeit Kg: 150
Raddurchmesser mm: 960
Mindestkerndurchmesser mm: 325
Maximaler Kerndurchmesser mm: 500
Mindestkernbreite mm: 120
Maximale Kernbreite mm: 245

Merkmale des Schnell-Ringhaspels
• Ringhaspel bereits in die Maschine integriert
• Haspel mit einziehbaren Hebeln für eine schnelle Entnahme des Rings
• Zylindrischer Kern beim Wickeln und konischer Kern bei der Entnahme, um die Entnahme des Rings zu erleichtern
• Welle mit Konen für kleine Spulen (nach Ausbau des Haspels kann die Welle mit 30 mm Durchmesser verwendet werden, auf der kleine Spulen mit Stahlkonen konfektioniert werden können)

Kleine Spule
Welle mm: 30
Spulen – maximaler Durchmesser mm: 600
Max. Breite mm: 400
Max. Gewicht Kg: 150

Optionen
COD. 5314 – AUTOMATISCHER CHANGIERER TOUCH 4": Zur Automatisierung der Kabel-Changierung, des Maßstopps und verschiedener Funktionen über 4"-Siemens-Touchscreen.
COD. 5312 – AUTOMATISCHER CHANGIERER TOUCH 7": Zur Automatisierung der Kabel-Changierung, des Maßstopps und verschiedener Funktionen über 7"-Siemens-Touchscreen.
COD. 5317 – FERNWARTUNGSKIT: Kit für die Fernunterstützung bei Programmfunktionen und elektrischen Fehlern.
COD. 6315 – STANDZYLINDER FÜR MASCHINE: 2 Stk. Zylinder zum Abstellen der Maschine am Boden.
COD. 6311 – ELEKTROHYDRAULISCHES AGGREGAT FÜR SPULENHEBUNG.
COD. 6311-S85 – ELEKTROHYDRAULISCHE SCHERE: Zum Schneiden von Kabeln bis 60mm Durchmesser.
COD. 0158 – KIT WERKZEUGKASTEN UND KABELBINDERHALTER.
COD. 0159 – ERWEITERUNGSKIT.
COD. 0162 – KONENPAAR FÜR KLEINE SPULEN: Zur Montage auf der Welle Ø 30mm für das Wickeln von kleinen Spulen bis Ø 600mm.
COD. 0160 – ERWEITERUNGSSTÜCKE FÜR RINGHASPEL: 4 Stk. Erweiterungsstücke zur Herstellung von Ringen mit Innendurchmesser Ø 500mm.
COD. 5M13 – LINDE-MASCHINENSCHLEPPER: Zur Erleichterung der Maschinenbewegung. Batteriebetrieben, auch zur Bewegung anderer Maschinen einsetzbar.
