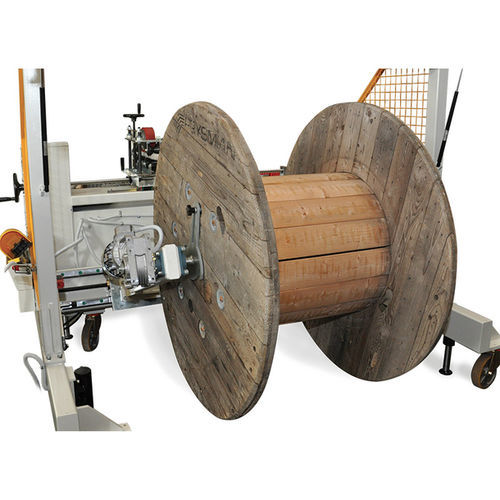

Spulmaschine für Kabel RRM 1600Q30

manuellmit Messmaschinemobil

Beschreibung
Aufwickelmaschinen mit beweglichen Spann- und Hebearmen, ausgelegt für effiziente und sichere Handhabung von großen Kabeln und Spulen. Die kompakte, dennoch robuste Bauweise gewährleistet präzises und stabiles Aufwickeln, während die beweglichen Spannarme das Be- und Entladen vereinfachen.

Technische Daten
Modell: RRM 1600Q30
Code: 0900.1600Q30
Abmessungen mm: 2380 x 1640 x 2470
Gewicht kg: 840

Spule
Durchmesser Spannkegel mm: 80
Max. Spulendurchmesser mm: 1600
Spulenbreite min mm: 500
Spulenbreite max mm: 1150
Max. Tragfähigkeit kg: 3000
Heben: elektro-hydraulisch

Antrieb
Geschwindigkeit: 0–70 U/min
Spannung: 380 V
Leistung: 3 kW
Spannungssystem: elektrisch
Schichtbildung: manuell
Zähler: Supermetal cod. 0120
Kabel min mm: 3
Kabel max mm: 60

Eigenschaften der Aufwickelmaschine

• Bewegliche Spannarme der Spule mit Platten für das Ziehen der Spulen, elektrisch über Bedienfeld gesteuert;
• Spulenhebung über elektro-hydraulische Pumpe, übers Bedienfeld steuerbar;
• Schutzvorrichtungen gemäß CE-Normen;
• Wagen mit 4 Rädern, davon 2 lenkbar mit Bremse.

Eigenschaften des Zählers

• Zähler für Rundkabel mit Durchmesser von 3 bis 60 mm (Fehlergrenze +1–2%);
• Messrad mit Gummibeschichtung für besseren Grip und genauere Messung;
• Mechanischer Zähler mit manueller Rückstellung;
• Manuelle Schichtbildung des Kabels mittels Führungen und Gleitern;
• Handgriff für die Schichtbildung auf der Bedienerseite der Maschine, entsprechend den Sicherheitsvorschriften.

Elektrische Merkmale

• Versorgung 380 V – 50 Hz;
• Geschwindigkeitsregelung mit Inverter und Potentiometer von 0 bis 70 U/min;
• Getriebemotor 3 kW;
• Bedienfeld mit Tastern und Kontrollleuchten;
• Multifunktionsgriff für Schichtbildung mit Starttaste und Drehzahlpotentiometer.

Technische Spezifikationen

• Modell: RRM 1600Q30
• Code: 0900.1600Q30
• Abmessungen (mm): 2380 x 1640 x 2470
• Gewicht: 840 kg
• Durchmesser Spannkegel: 80 mm
• Spulen: max Durchmesser 1600 mm; Breite min 500 mm, max 1150 mm; max Tragfähigkeit 3000 kg
• Heben: elektro-hydraulisch
• Geschwindigkeit: 0 ÷ 70 U/min
• Versorgung: 380 V – 50 Hz
• Motorleistung: 3 kW
• Spannungssystem: elektrisch
• Zähler: Supermetal cod. 0120 (für Kabel 3 ÷ 60 mm)
