Aufstapler / Abstapler / für Platinen

KartenPLC-gesteuertvollautomatisch

Übersicht

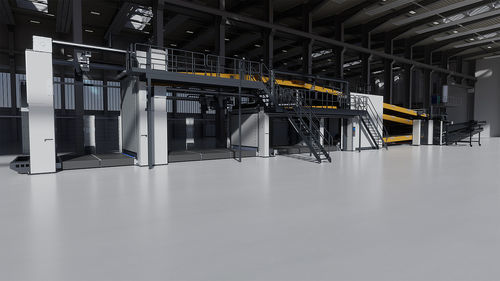

Der Stacker AS-M von BHS Corrugated ist ein speziell für Wellpappen entwickeltes Stapelsystem, das flache und präzise ausgerichtete Stapel mit kurzen Zykluszeiten bildet. Er eignet sich zur Bearbeitung kurzer Aufträge und schnell wachsender Stapelhöhen.

Stapelqualität

• Erhältlich als Simplex (eine Stapelkammer), Duplex (zwei Kammern) oder Triplex (drei Kammern); Kammergrößen werden kundenindividuell angepasst.
• Abschnittsweise regelbare Vakuumbänder in der Bürstenbremsstation ermöglichen die Vakuumanpassung nach Materialqualität, vorteilhaft bei geringen Grammaturen und kleinen Formaten.
• Automatische, variable Fallhöheneinstellung optimiert die Blattplatzierung und Stapelbildung.
• Geometrisch optimierte Förderbandabschnitte halten die Bögen möglichst lange am Bandkontakt für eine präzise Zuführung in die Stapelkammer.

Konfigurationen

• Lieferbar als Upstacker, Downstacker oder kombinierte Up/Down-Lösungen entsprechend der Anlagenanordnung.
• Typische Zykluszeit Upstacker: ca. 12 s bis zur vollen Stapelhöhe; bei kleinen Stapelhöhen (z. B. 500 mm) kann die Zykluszeit auf ca. 8,5 s sinken.
• Steuerungs- und Automatisierungssysteme ermöglichen die gleichzeitige Produktion mehrerer Aufträge auf einer Ebene sowie Multi‑Stacking (Kombination mehrerer Aufträge in einem Stapel).
• Anzahl der Stapelkammern beeinflusst nicht die Personalanforderungen; die Maschine benötigt keine zusätzliche Überwachung durch mehrere Bediener.

Ausschleusung und Stapelung

• Integrierte Lösungen zur Ausschleusung von Ausschussbögen aus dem Schnittbereich mittels Abfallbändern, die mehr als drei Bögen bei Geschwindigkeiten von bis zu 400 m/min ausschleusen können.
• Das Portfolio umfasst einen speziellen Stacker für endless-board‑Produktion (Stacker AS-F) für kontinuierliche Prozesse.

Maschinensicherheit

• Entwickelt und gefertigt zur Einhaltung strenger Sicherheitsstandards und Vorschriften, um Bedienerschutz und Konformität sicherzustellen.

Modelle / Varianten

• Stacker AS-M (hier beschriebenes Standardmodell)
• Stacker AS-F (Version für endless-board‑Produktion)

Technische Merkmale / Spezifikationen

• Modelle/Serien: Stacker AS-M; Stacker AS-F (endless-board‑Version)
• Stapelkammern: Simplex / Duplex / Triplex (Größen nach Kundenanforderung)
• Zykluszeit Upstacker: ca. 12 s bis zur vollen Stapelhöhe
• Zykluszeit bei kleiner Stapelhöhe (500 mm): ca. 8,5 s
• Ausschleusgeschwindigkeit Abfallband: bis zu 400 m/min (kann >3 Bögen ausschleusen)
• Merkmale: abschnittsweise regelbare Vakuumbänder, automatische variable Fallhöheneinstellung, geometrisch optimierte Förderbandabschnitte
• Verfügbare Stapelrichtungen: Upstacker, Downstacker, Kombinationen Up/Down
• Funktionalität: Multi‑Stacking, parallele Produktion mehrerer Aufträge auf einer Ebene, Integration in Steuerungs‑ und Automatisierungssysteme
